Проект системы отопления для жилого дома построенного из кирпича.

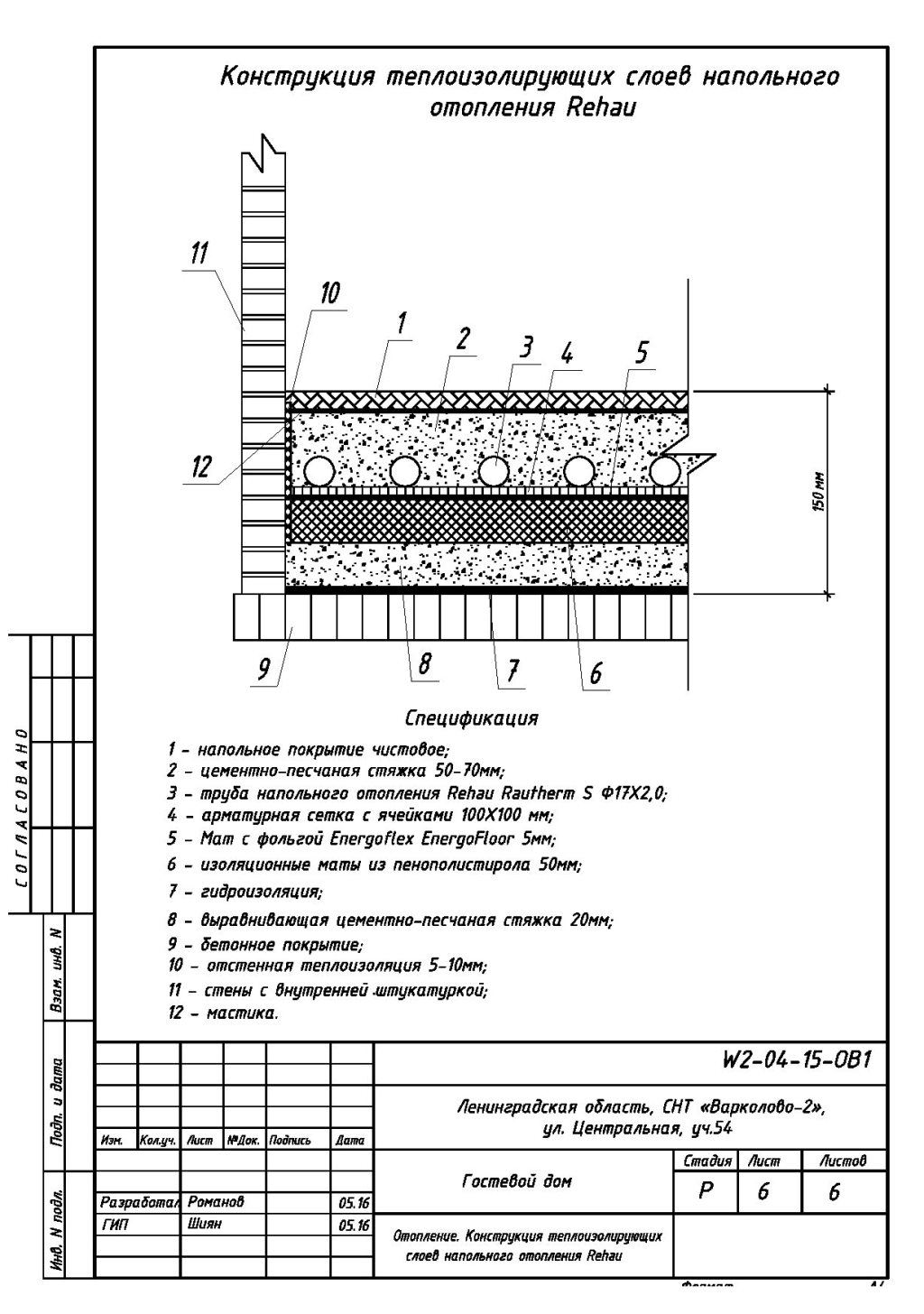

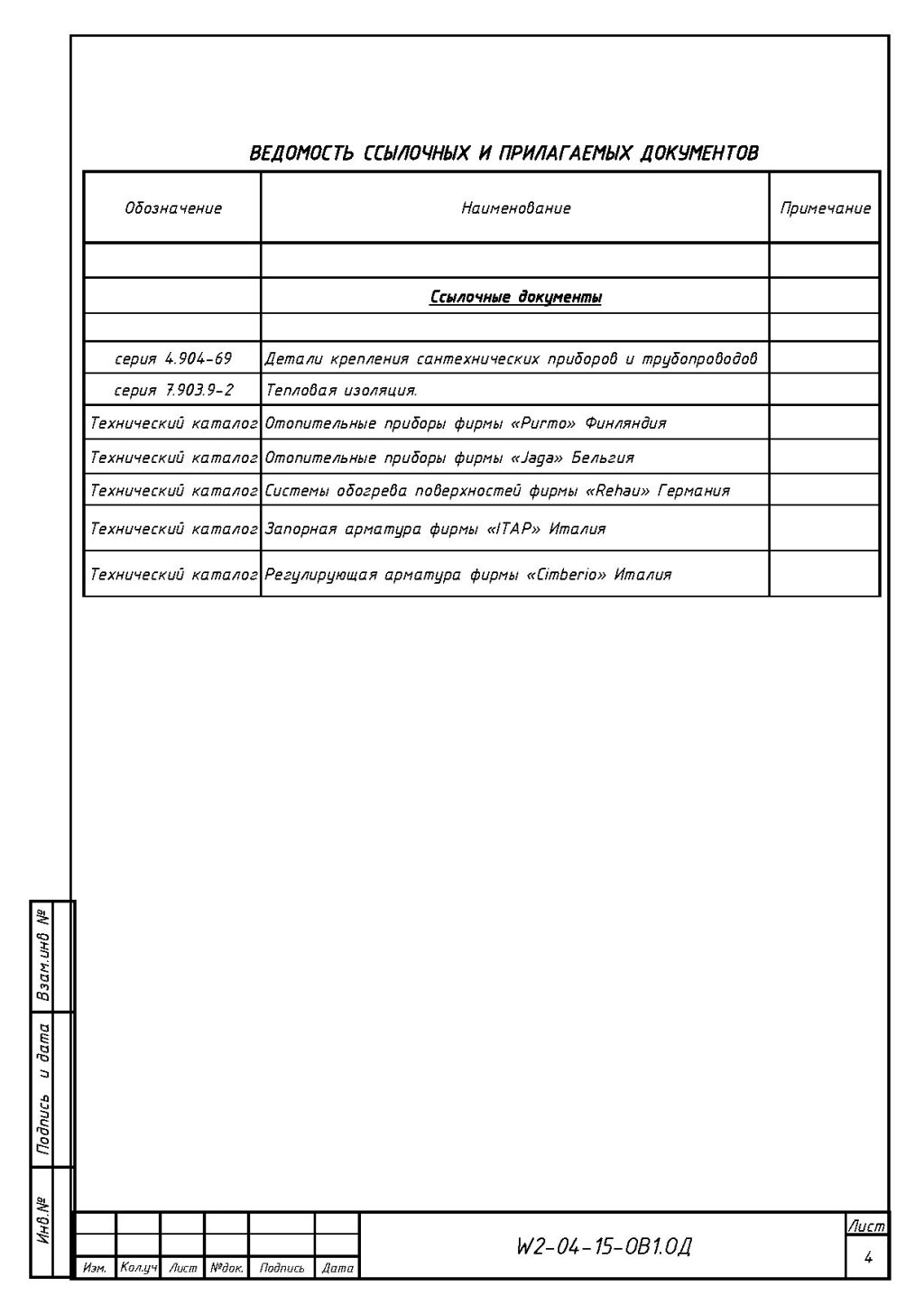

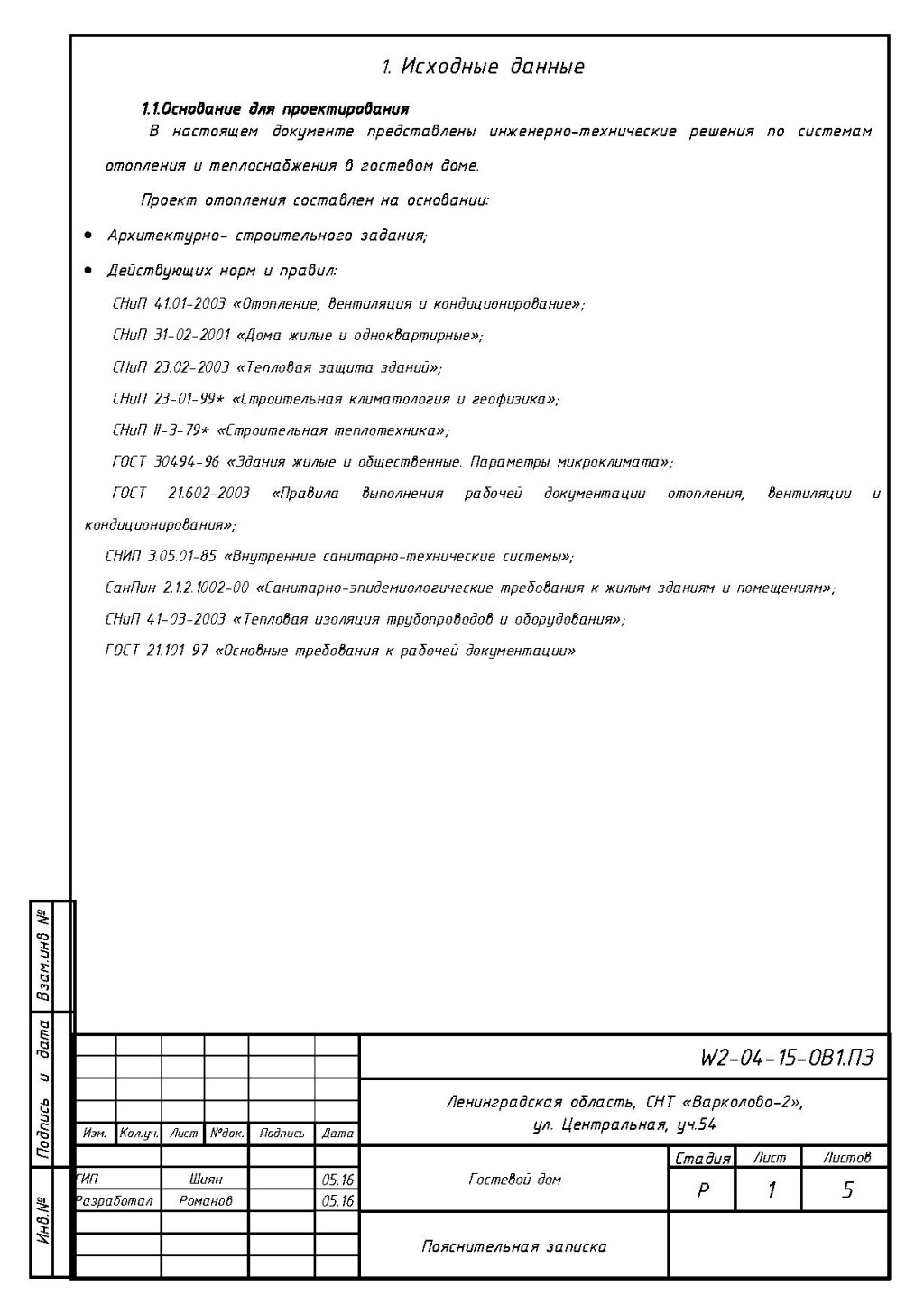

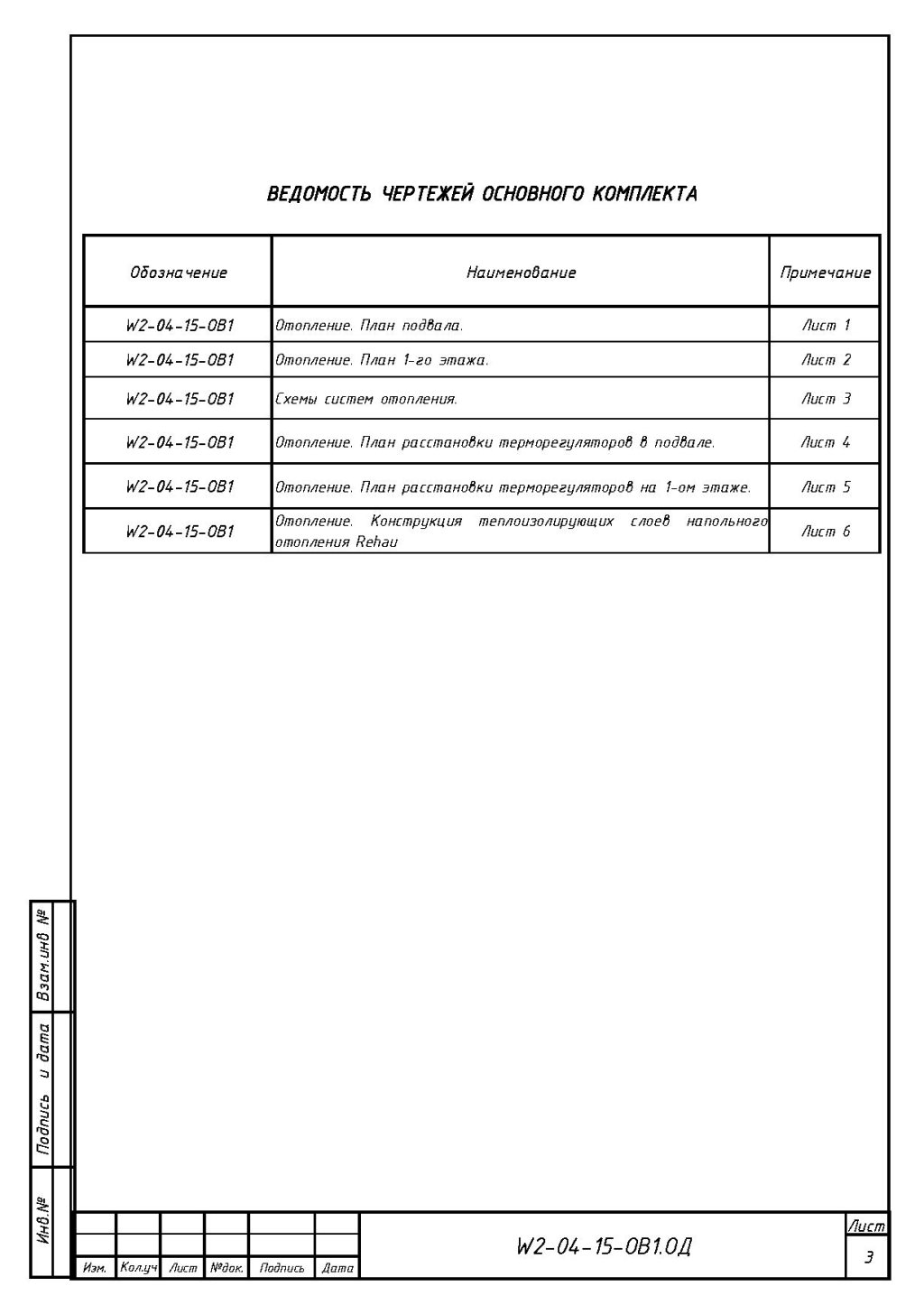

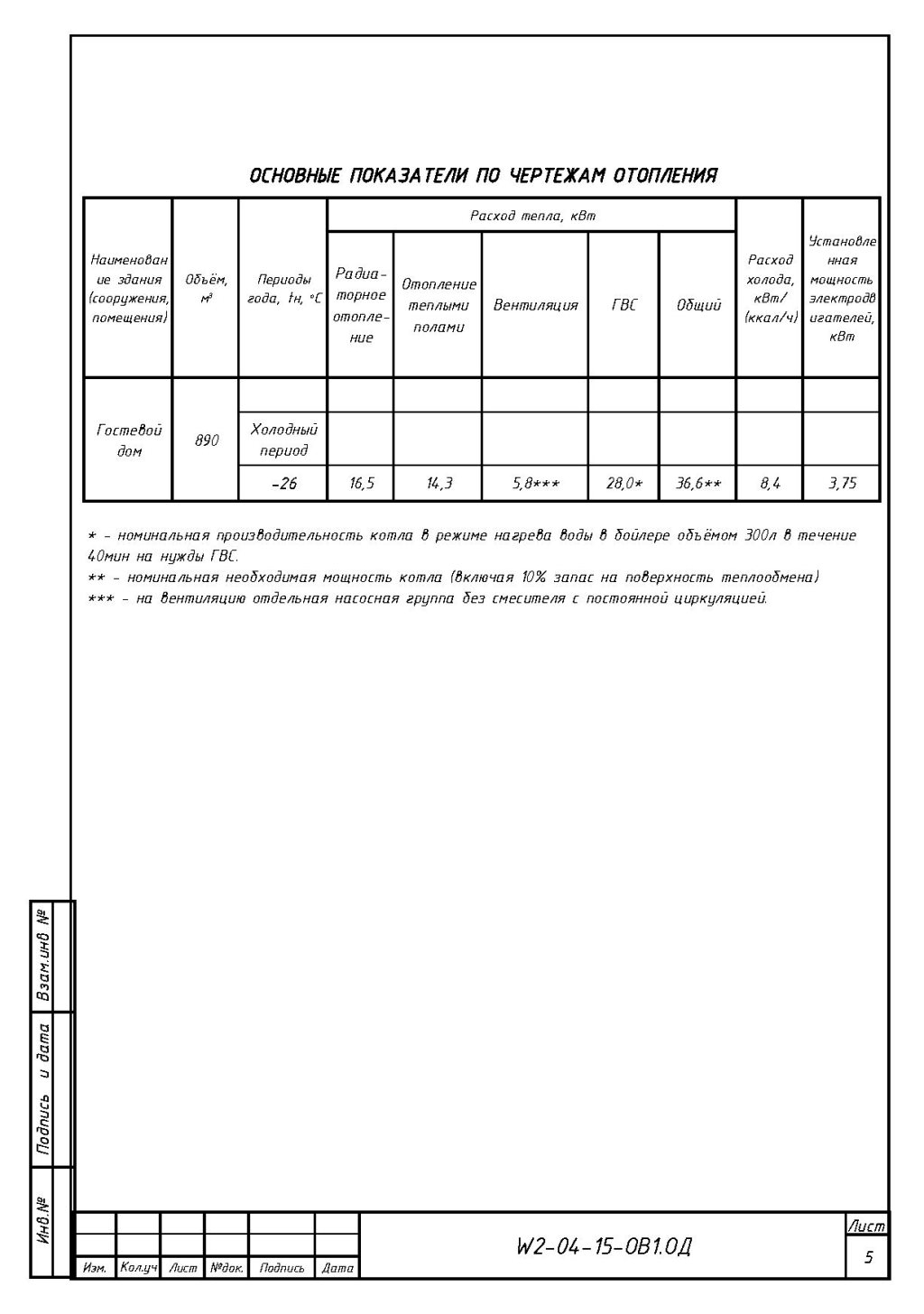

Ведомость ссылочных документов; Ведомость чертежей основного проекта; Основные показатели по чертежам отопления; Исходные данные и основания для проектирования систем отопления; Чертежи конструкции теплоизолирующих слоев напольного отопления Rehau.

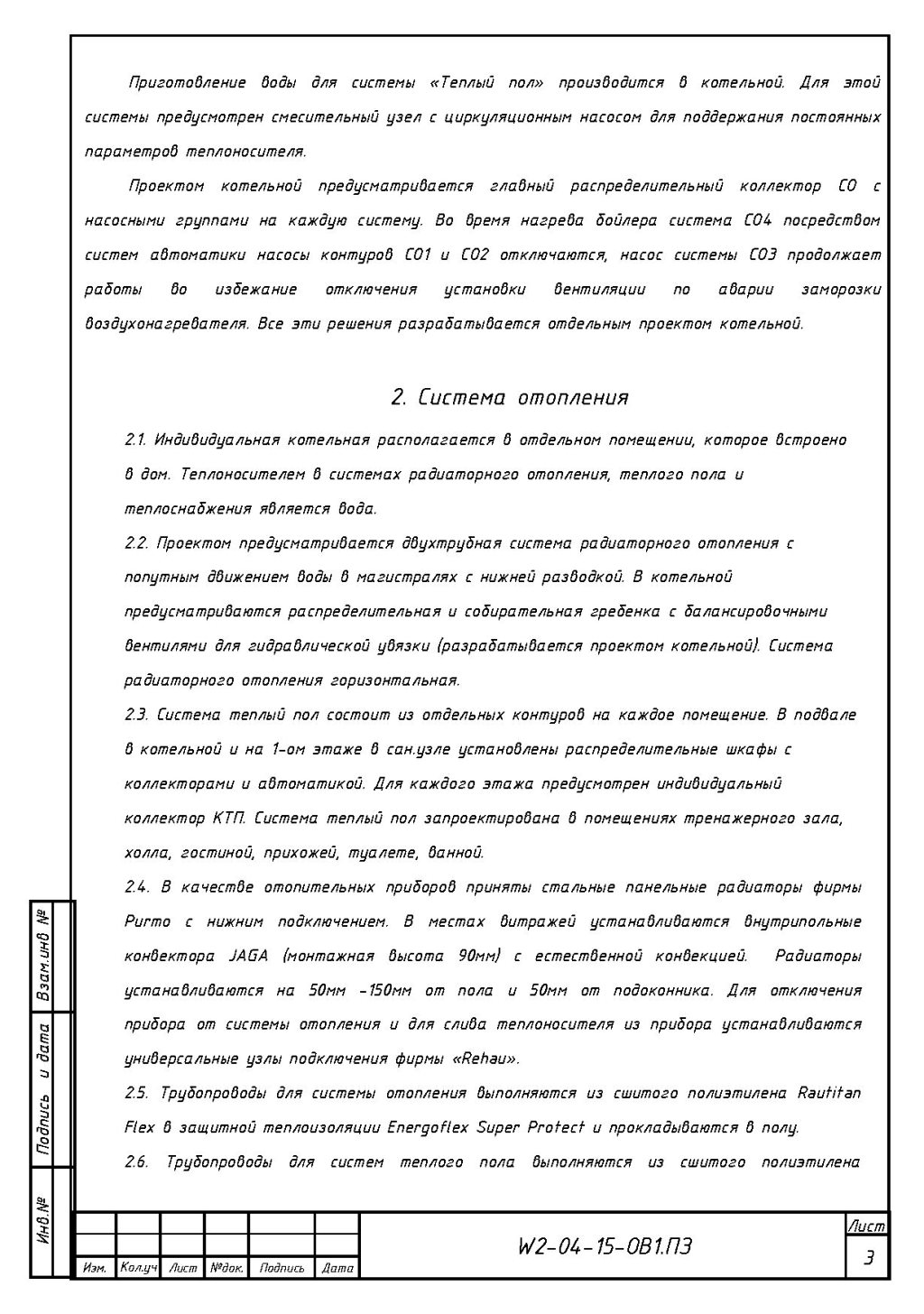

Система отопления (описание и инструкции с техническими параметрами).
1.1. Индивидуальная котельная располагается в отдельном помещении, которое встроено (построено в доме) в дом. Теплоносителем в системах радиаторного отопления, теплого пола и теплоснабжения является теплоноситель "ТЕНСО" на основе пропиленгликоля.
1.2. Проектом предусматривается двухтрубная система радиаторного отопления. В
попутным движением теплоносителя в магистралях с нижней разводкой. В котельной
предусматриваются распределительная и собирательная гребенка с балансировочными
вентилями для гидравлической увязки (разрабатывается проектом котельной). Система
радиаторного отопления горизонтальная.
1.3. Система теплый пол состоит из отдельных контуров на каждое помещение. В подвале
в котельной и на 1-ом этаже в санузле установлены распределительные шкафы с
коллекторами и автоматикой. Для каждого этажа предусмотрен индивидуальный коллектор КТП. Система теплый пол запроектирована в помещениях тренажерного зала,
холла, гостиной, прихожей, туалете, ванной.
1.4. В качестве отопительных приборов приняты стальные панельные радиаторы фирмы "Ригто" с нижним подключением. В местах витражей устанавливаются внутрипольные конвектора JAGA (монтажная высота 90мм} с естественной конвекцией. Радиаторы устанавливаются на 50 мм - 150 мм от пола и 50 мм от подоконника. Для отключения прибора от системы отопления и для слива теплоносителя из прибора устанавливаются
универсальные узлы подключения фирмы «Rehau».
1.5. Трубопроводы для системы отопления выполняются из сшитого полиэтилена Rautitan Flex
в защитной теплоизоляции и прокладываются в полу.
1.6. Трубопроводы для систем теплого пола выполняются из сшитого полиэтилена Rautitan S фирмы Rehau. Шаг укладки определяется расчетом в приложении 2.
1.7. Удаление воздуха из системы осуществляется через автоматические
воздухоотводчики, устанавливаемые на подающих магистральных трубопроводах в самой
высокой точке в котельной, а также через ручные воздухоотводчики устанавливаемые на каждом радиаторе.

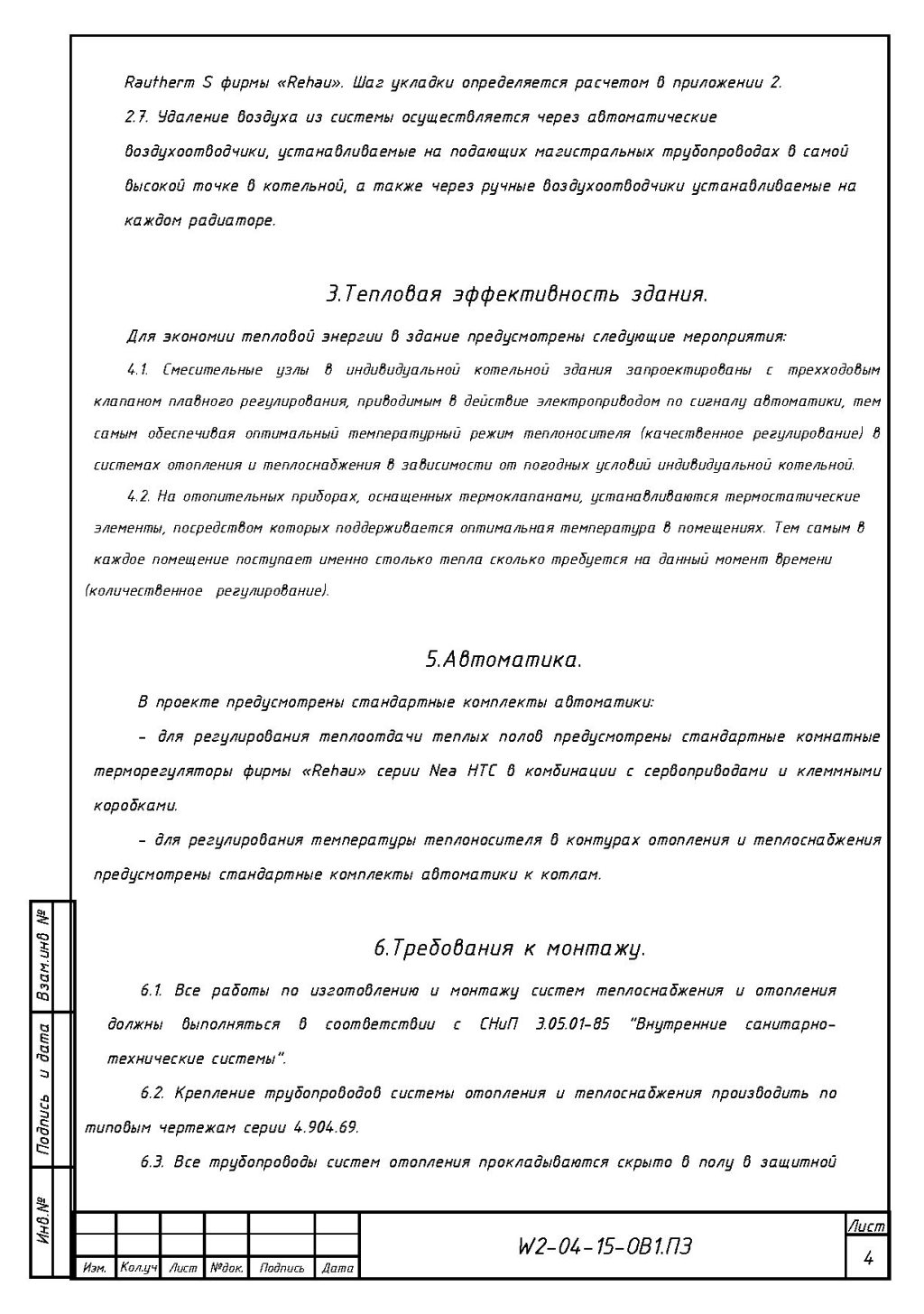

2. Тепловая эффективность здания (параметры и технологии монтаж с подробным описанием). Для экономии тепловод энергии в здание предусмотрены следующие мероприятия:
2.1. Смесительные узлы в индивидуальной котельной здания запроектированы с трехходовым
клапаном плавного регулирования, приводимым в действие электроприводом по сигналу автоматики, тем
самым обеспечивая оптимальный температурный режим теплоносителя (качественное регулирование) в
системах отопления и теплоснабжения в зависимости от погодных условий индивидуальной котельной,
2.2. На отопительных приборах, оснащенных термоклапанами, устанавливаются термостатические
элементы, посредством которых поддерживается оптимальная температура в помещениях. Тем самым в
каждое помещение поступает именно столько тепла сколько требуется на данный момент времени (количественное регулирование).
3. Автоматика. В проекте предусмотрены стандартные комплекты автоматики:
- для регулирования теплоотдачи теплых полов предусмотрены стандартные комнатные
терморегуляторы фирмы «Rehau» серии Nea НТС в комбинации с сервоприводами и клеммными коробками,
- для регулирования температуры теплоносителя в контурах отопления и теплоснабжения предусмотрены стандартные комплекты автоматики к котлам.
4. Требования к монтажу отопительного оборудования.
4.1. Все работы по изготовлению и монтажу систем теплоснабжения и отопления
должны выполняться в соответствии с СНиП 3.05.01-85 “Внутренние санитарно-технические системы“.
4.2. Крепление трубопроводов системы отопления и теплоснабжения производить по типовым чертежам серии 4.904.69.
4.3. Все трубопроводы систем отопления прокладываются скрыто в полу в защитной гофре.

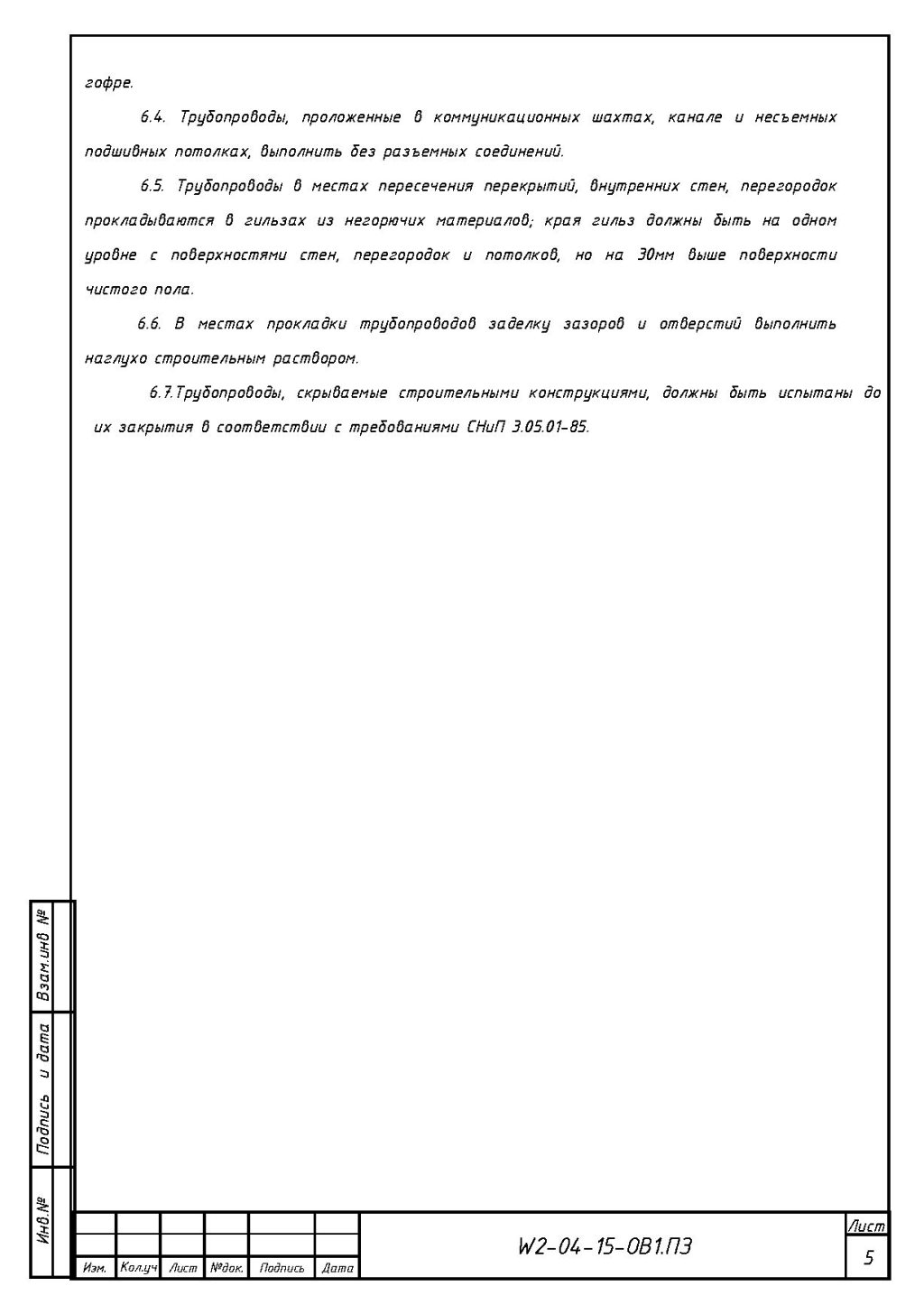

4.4. Трубопроводы, проложенные в коммуникационных шахтах, канале и несъемных подшивных потолках, выполнить без разъемных соединений.
4.5. Трубопроводы в местах пересечения перекрытий, внутренних стен, перегородок прокладываются в гильзах из негорючих материалов; края гильз должны быть на одном уровне с поверхностями стен, перегородок и потолков, но на 30 мм выше поверхности чистого пола.
4.6. В местах прокладки трубопроводов заделку зазоров и отверстий выполнить наглухо строительным раствором.
4.7. Трубопроводы, скрываемые строительными конструкциями, должны быть испытаны до их закрытия с требованиями СНиП 3.05.01-85.
Полный проект для загородного дома со схемами размещения теплых полов, планы монтажа отопительных батарей, чертежи прокладки труб с отопитльным приборам на этой странице нашего сайта.
