отопление загородного дома.

В настоящем документе представлены инженерно-технические решения по системам отопления и теплоснабжения в загородном доме из газобетона 300 м2.

Проект отопления разработан на основании архитектурно-строительного задания и по действующим нормам и правилам:

СНиП 41.01-2003 "Отопление, вентиляция и кондиционирование"; СНиП 31-02-2001 "Дома жилые и одноквартирные"; СНиП "Тепловая защита зданий"; СНиП 11-3-79* "Строительная теплотехника"; ГОСТ 30494-96 "Здания жилые и общественные. Параметры микроклимата".

Проект системы отопления для жилого дома 300 м2.

проект отопления для дома 300 м2 проект отопления для дома 300 м2 проект отопления для дома 300 м2 проект отопления для дома 300 м2 проект отопления для дома 300 м2 проект отопления для дома 300 м2 проект отопления для дома 300 м2 проект отопления для дома 300 м2 проект отопления для дома 300 м2 проект отопления для дома 300 м2 проект отопления для дома 300 м2 проект отопления для дома 300 м2

Ваше Имя:

Телефон:

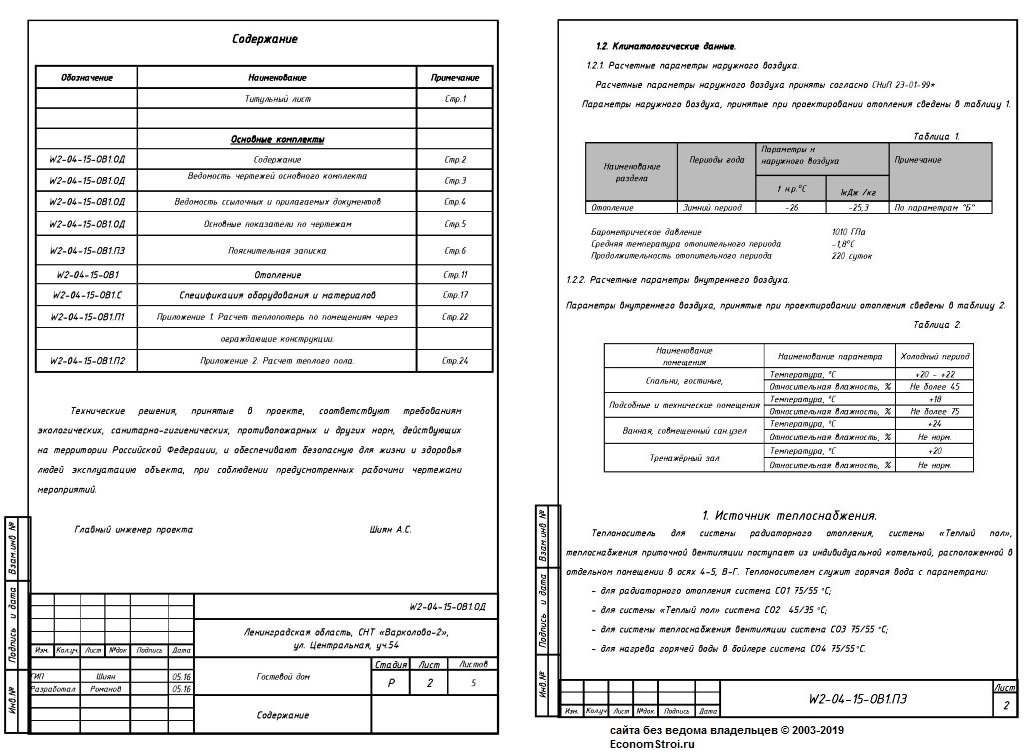

Ведомость ссылочных документов; Ведомость чертежей основного проекта; Основные показатели по чертежам отопления; Исходные данные и основания для проектирования систем отопления; Чертежи конструкции теплоизолирующих слоев напольного отопления Rehau., Вы можете посмотреть на этой странице нашего сайта.

Приготовление воды для системы «Теплый пол» производится в котельной. Для этой системы предусмотрен смесительный узел с циркуляционным насосом для поддержания постоянных параметров теплоносителя.

Проектом котельной предусматривается главный распределительный коллектор СО с насосными группами на каждую систему. Во время нагрева бойлера система СО4 посредством систем автоматики насосы контуров С01 и С02 отключаются, насос системы С03 продолжает работы во избежание отключения установки вентиляции по аварии заморозки воздухонагревателя.

Все эти решения разрабатывается отдельным проектом котельной. Проект котельной с детальными чертежами Вы можете посмотреть в другом разделе нашего сайта.




1. Система отопления (описание и инструкции с техническими параметрами).

1.1. Индивидуальная котельная располагается в отдельном помещении, которое встроено (построено в доме) в дом. Теплоносителем в системах радиаторного отопления, теплого пола и теплоснабжения является теплоноситель "ТЕНСО" на основе пропиленгликоля.

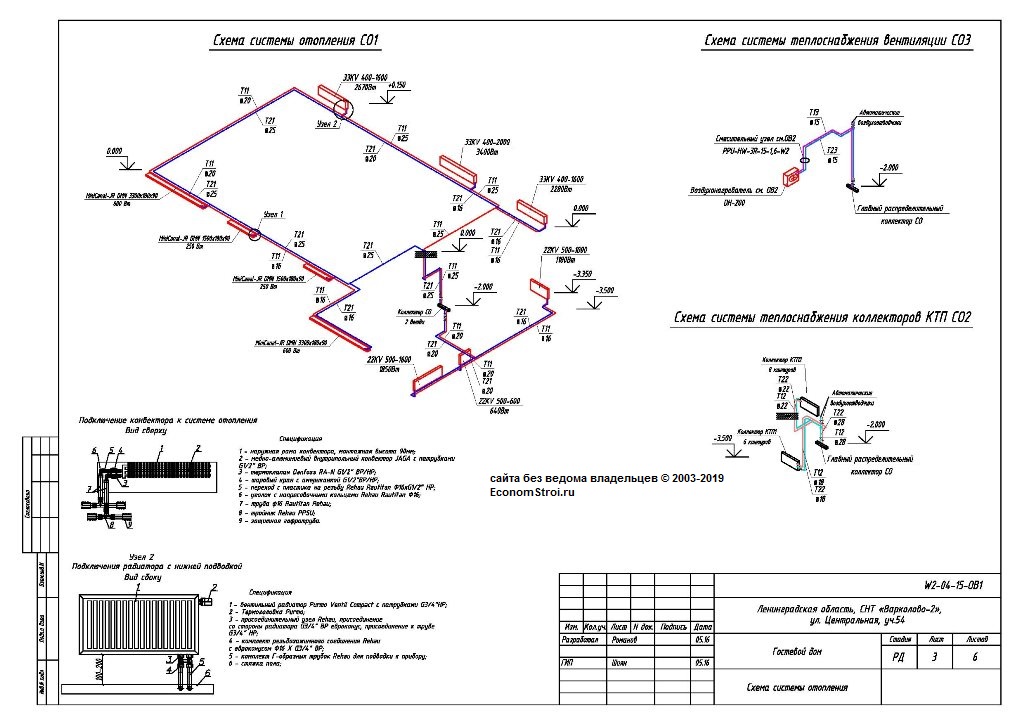

1.2. Проектом предусматривается двухтрубная система радиаторного отопления. В попутным движением теплоносителя в магистралях с нижней разводкой. В котельной предусматриваются распределительная и собирательная гребенка с балансировочными вентилями для гидравлической увязки (разрабатывается проектом котельной). Система радиаторного отопления горизонтальная.

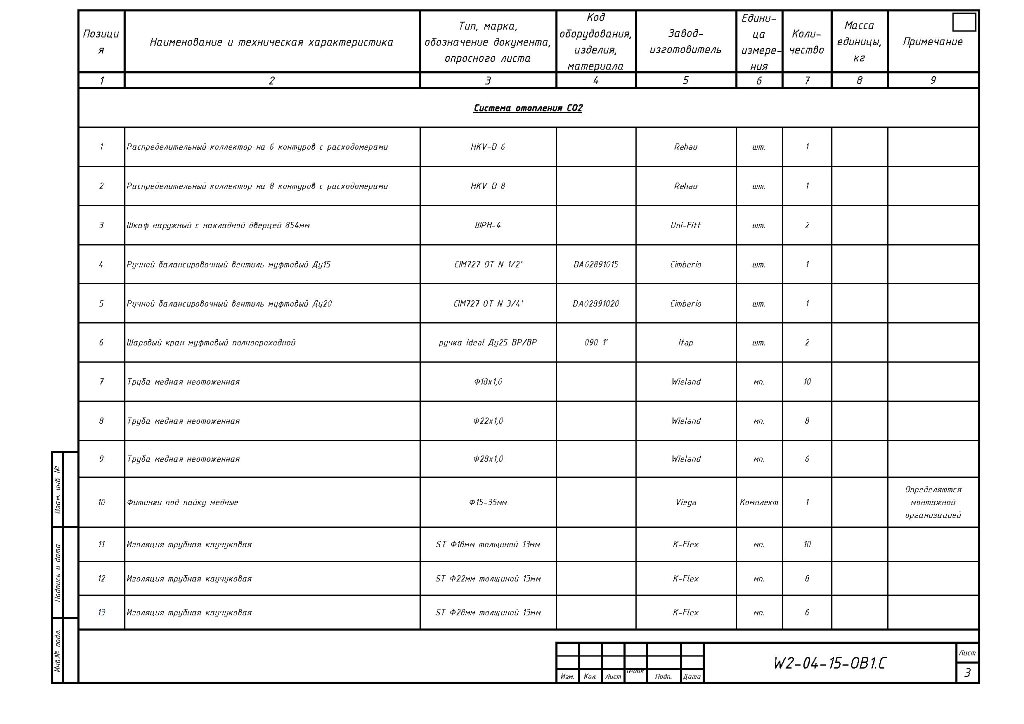

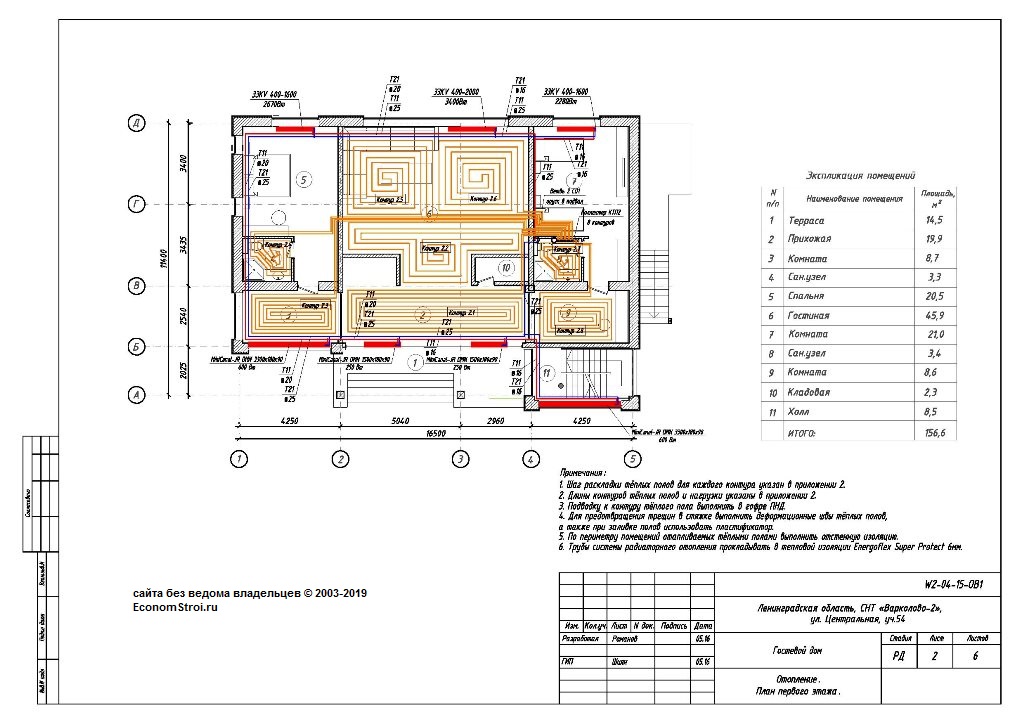

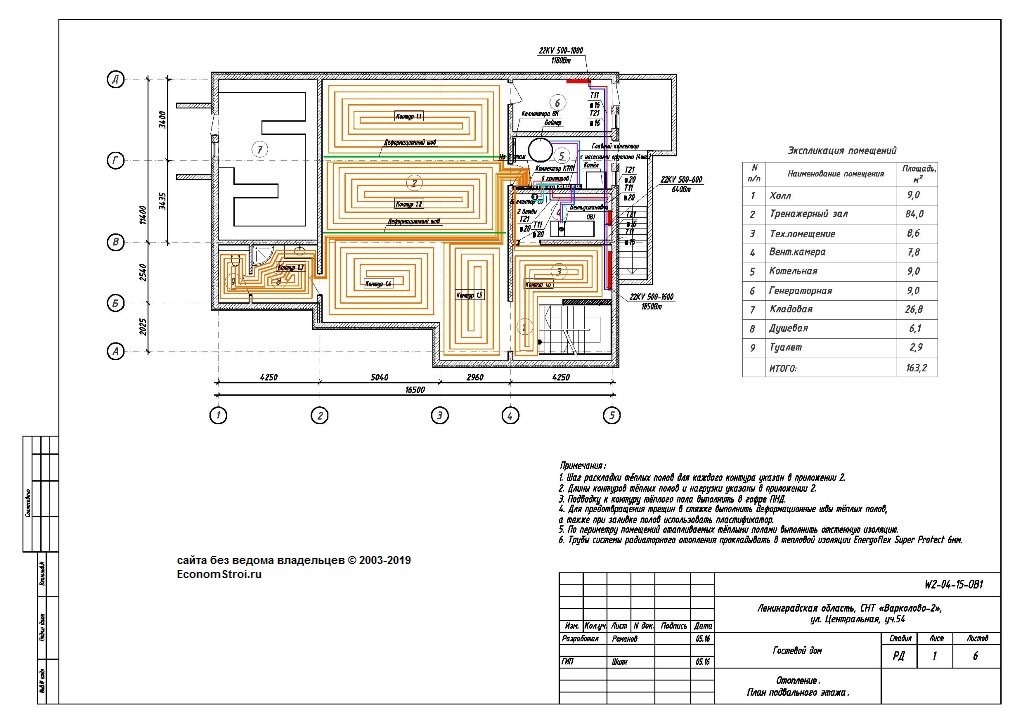

1.3. Система теплый пол состоит из отдельных контуров на каждое помещение. В подвале в котельной и на 1-ом этаже в санузле установлены распределительные шкафы с коллекторами и автоматикой. Для каждого этажа предусмотрен индивидуальный коллектор КТП. Система теплый пол запроектирована в помещениях тренажерного зала, холла, гостиной, прихожей, туалете, ванной.

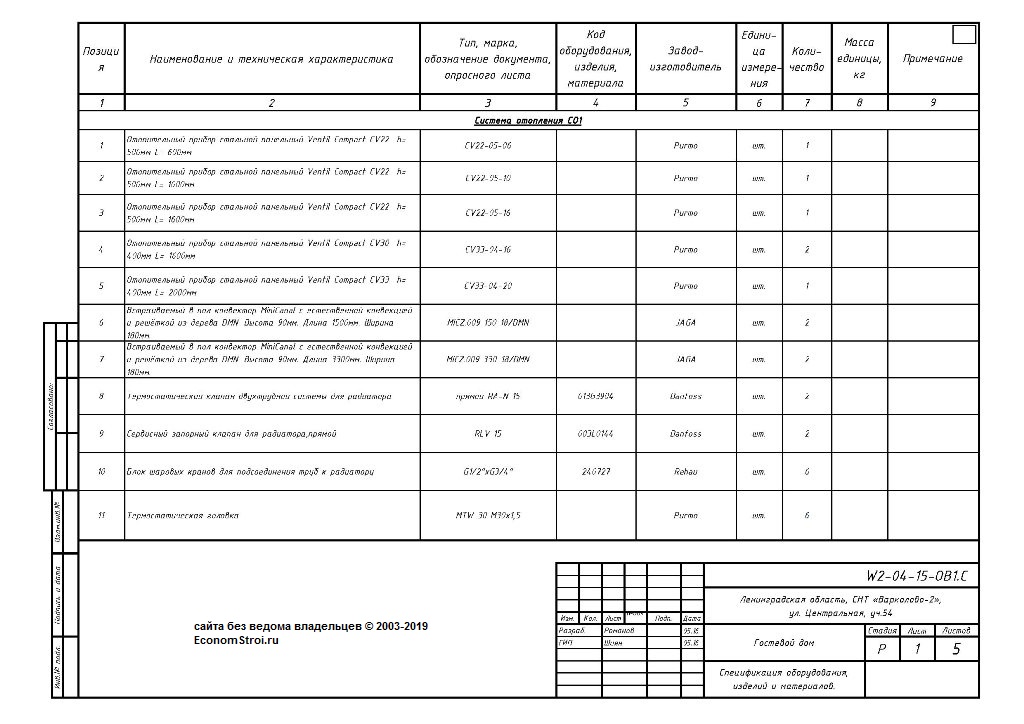

1.4. В качестве отопительных приборов приняты стальные панельные радиаторы фирмы "Ригто" с нижним подключением. В местах витражей устанавливаются внутрипольные конвектора JAGA (монтажная высота 90мм} с естественной конвекцией. Радиаторы устанавливаются на 50 мм - 150 мм от пола и 50 мм от подоконника. Для отключения прибора от системы отопления и для слива теплоносителя из прибора устанавливаются универсальные узлы подключения фирмы «Rehau».

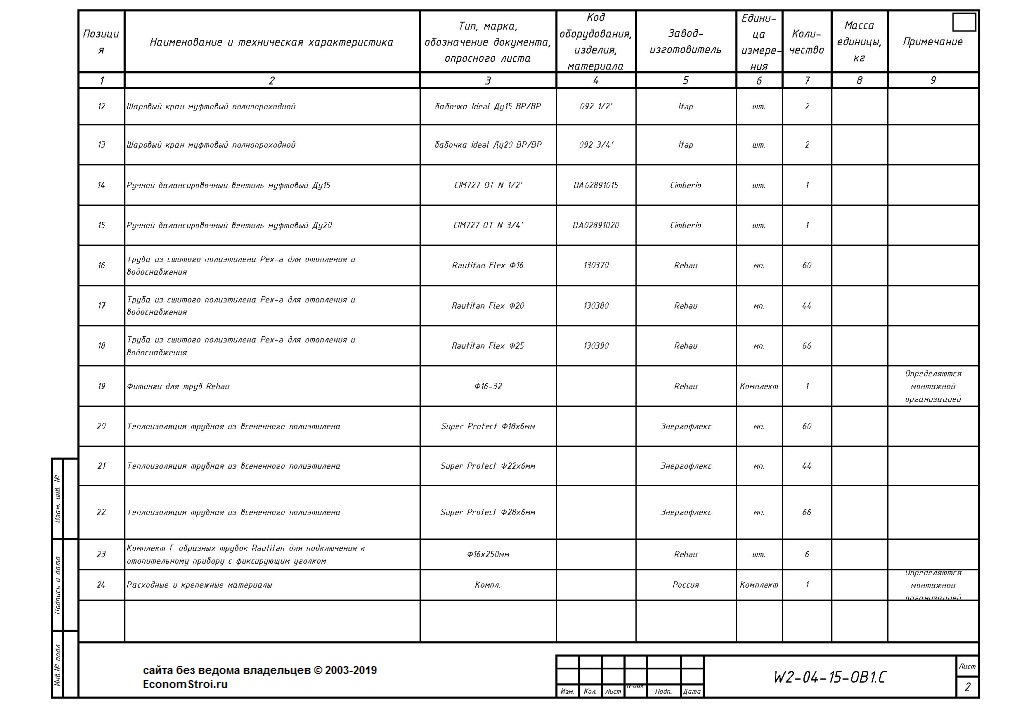

1.5. Трубопроводы для системы отопления выполняются из сшитого полиэтилена Rautitan Flex в защитной теплоизоляции и прокладываются в полу.

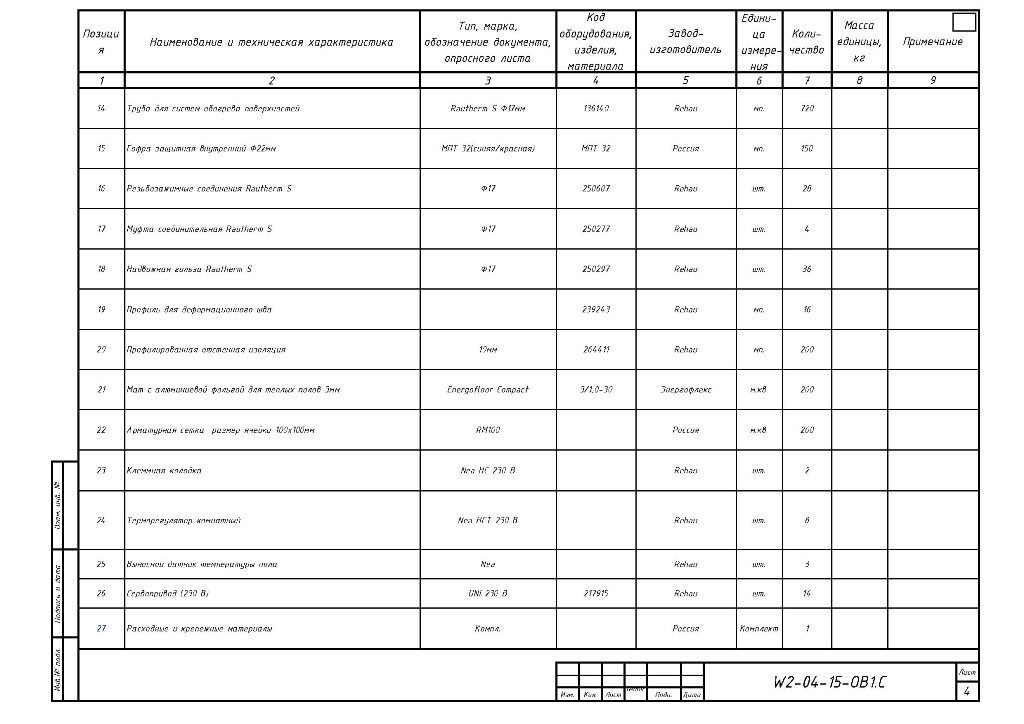

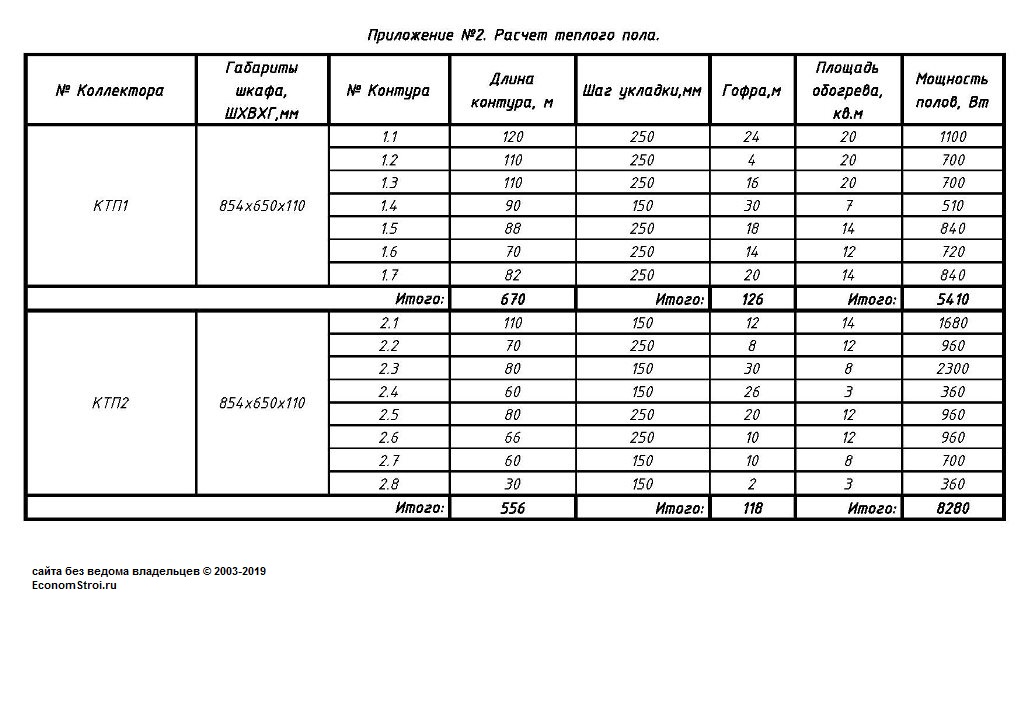

1.6. Трубопроводы для систем теплого пола выполняются из сшитого полиэтилена Rautitan S фирмы Rehau. Шаг укладки определяется расчетом в приложении 2.

1.7. Удаление воздуха из системы осуществляется через автоматические воздухоотводчики, устанавливаемые на подающих магистральных трубопроводах в самой высокой точке в котельной, а также через ручные воздухоотводчики устанавливаемые на каждом радиаторе.

2. Тепловая эффективность здания (параметры т технологии с подробным описанием). Для экономии тепловод энергии 8 здание предусмотрены следующие мероприятия:

2.1. Смесительные узлы в индивидуальной котельной здания запроектированы с трехходовым клапаном плавного регулирования, приводимым в действие электроприводом по сигналу автоматики, тем самым обеспечивая оптимальный температурный режим теплоносителя (качественное регулирование) в системах отопления и теплоснабжения в зависимости от погодных условий индивидуальной котельной,

2.2. На отопительных приборах, оснащенных термоклапанами, устанавливаются термостатические элементы, посредством которых поддерживается оптимальная температура в помещениях. Тем самым в каждое помещение поступает именно столько тепла сколько требуется на данный момент времени (количественное регулирование).

3. Автоматика. В проекте предусмотрены стандартные комплекты автоматики:

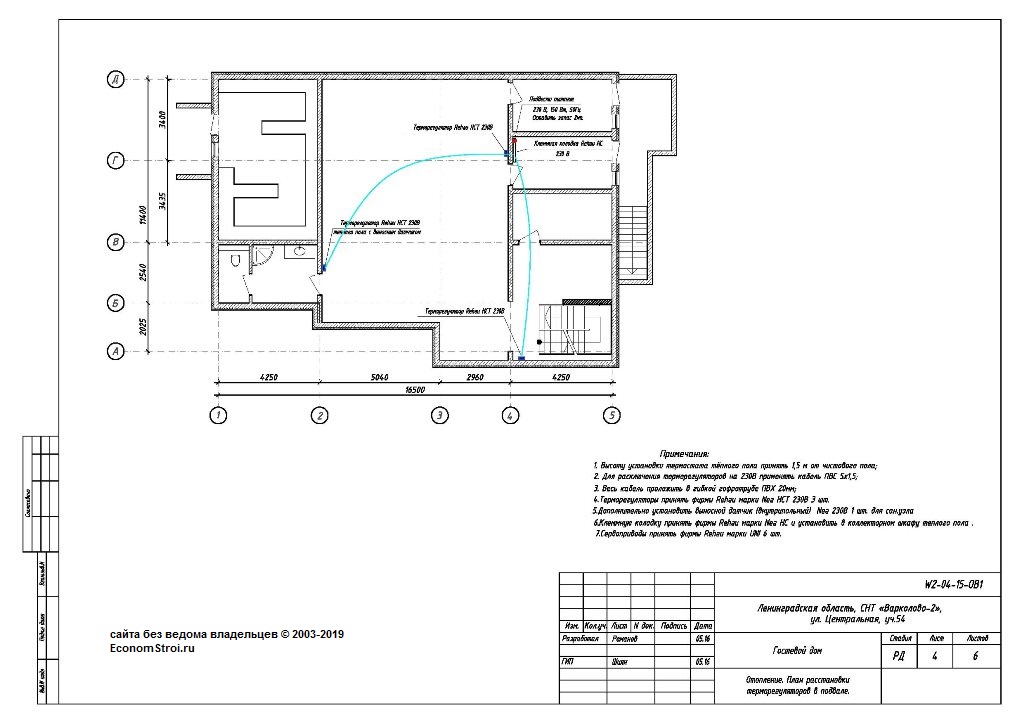

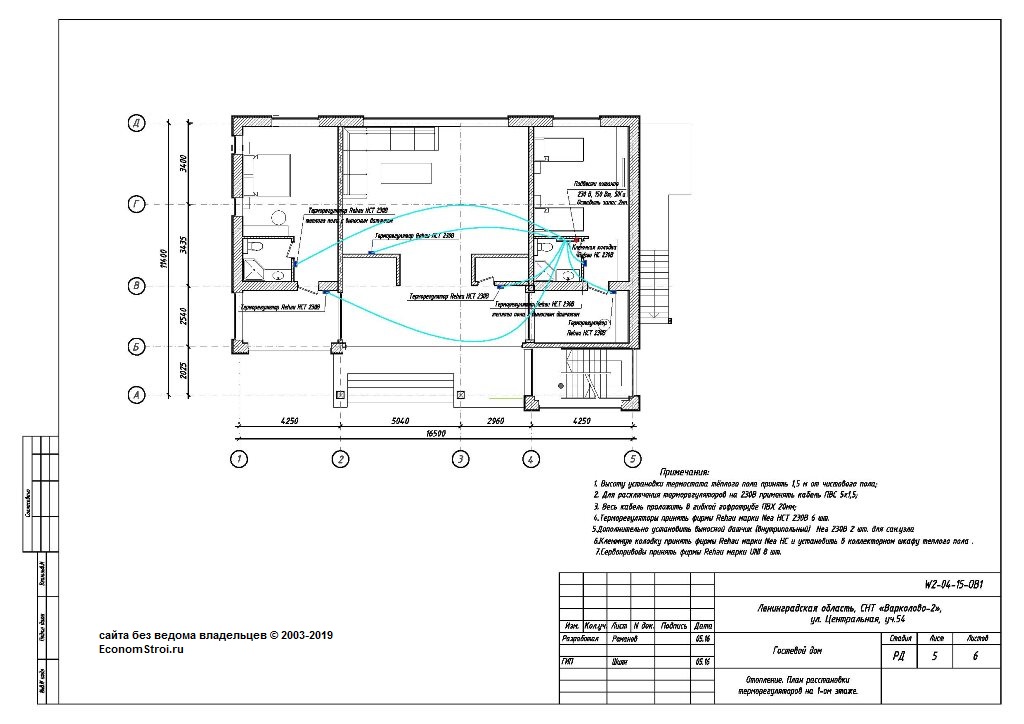

- для регулирования теплоотдачи теплых полов предусмотрены стандартные комнатные терморегуляторы фирмы «Rehau» серии Nea НТС в комбинации с сервоприводами и клеммными коробками,

- для регулирования температуры теплоносителя 6 контурах отопления и теплоснабжения предусмотрены стандартные комплекты автоматики к котлам.

4. Требования к монтажу отопительного оборудования.

4.1. Все работы по изготовлению и монтажу систем теплоснабжения и отопления должны выполняться в соответствии с СНиП 3.05.01-85 “Внутренние санитарно-технические системы“.

4.2. Крепление трубопроводов системы отопления и теплоснабжения производить по типовым чертежам серии 4.904.69.

4.3. Все трубопроводы систем отопления прокладываются скрыто в полу в защитной гофре.

4.4. Трубопроводы, проложенные 6 коммуникационных шахтах, канале и несъемных подшивных потолках, выполнить без разъемных соединений.

4.5. Трубопроводы в местах пересечения перекрытий, внутренних стен, перегородок прокладываются в гильзах из негорючих материалов; края гильз должны быть на одном уровне с поверхностями стен, перегородок и потолков, но на 30 мм выше поверхности чистого пола.

4.6. В местах прокладки трубопроводов заделку зазоров и отверстий выполнить наглухо строительным раствором.

4.7. Трубопроводы, скрываемые строительными конструкциями, должны быть испытаны до их закрытия с требованиями СНиП 3.05.01-85.


На основе похожего проекта мы сделали монтаж систем отопления в загородном доме из газобетона площадью 150 м2 на дизельном котле.

Для ознакомления Вы можете посмотреть полную смету работ по монтажу отопления с дизельным котлом (на дизельном топливе).
Также узнаете стоимость всех материалов (котел, батареи, трубы, электроника и комплектующие) и фото установленного оборудования в доме 150 м.кв. площадью, построенного из газобетона.
