Двухконтурное отопление в частном доме, проект с чертежами.
В настоящем проекте представлены инженерно-технические решения по монтажу систем отопления с теплыми полам в каркасном доме 110 м2 общей площади двух этажей.
Рекомендации и инструкции по монтажным работам:
1. Система отопления Т1.2, Т2.2 прокладывается из полимерной труды из сшитого полиэтилена РЕ-Ха/ЕVОН марки Vаltес.
2. Трубы системы отопления Т1.2, Т2.2 изолируются тепловой изоляцией "Climaflex stabil".
3. Трубы условно отнесены от стен и перегородок (выдержать тепловые зазоры для расширения труб).

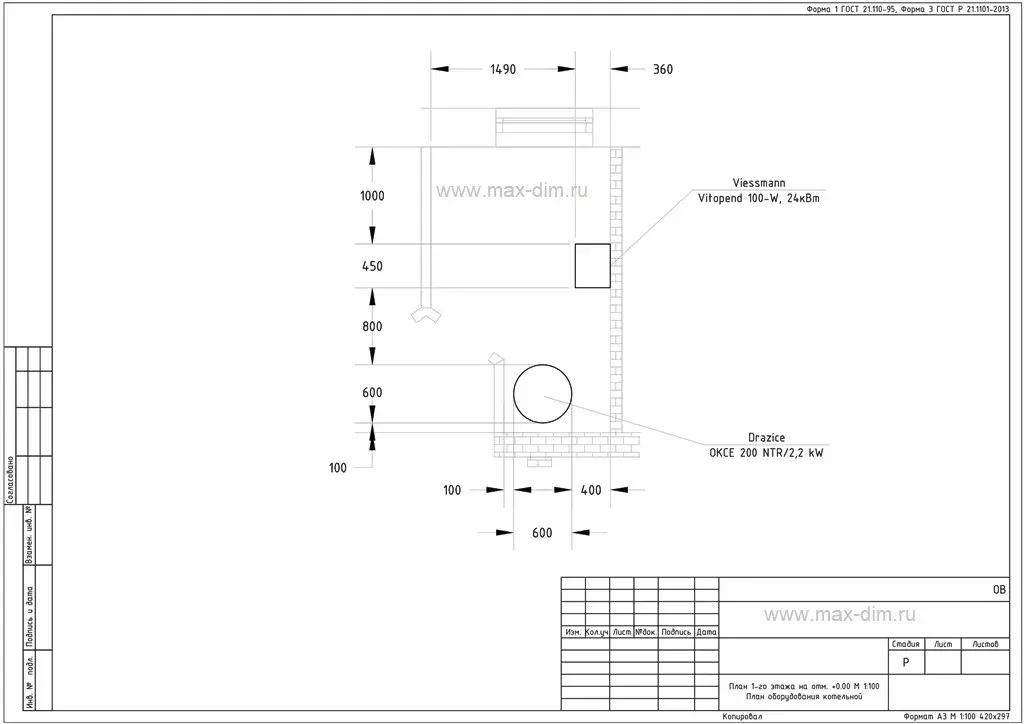

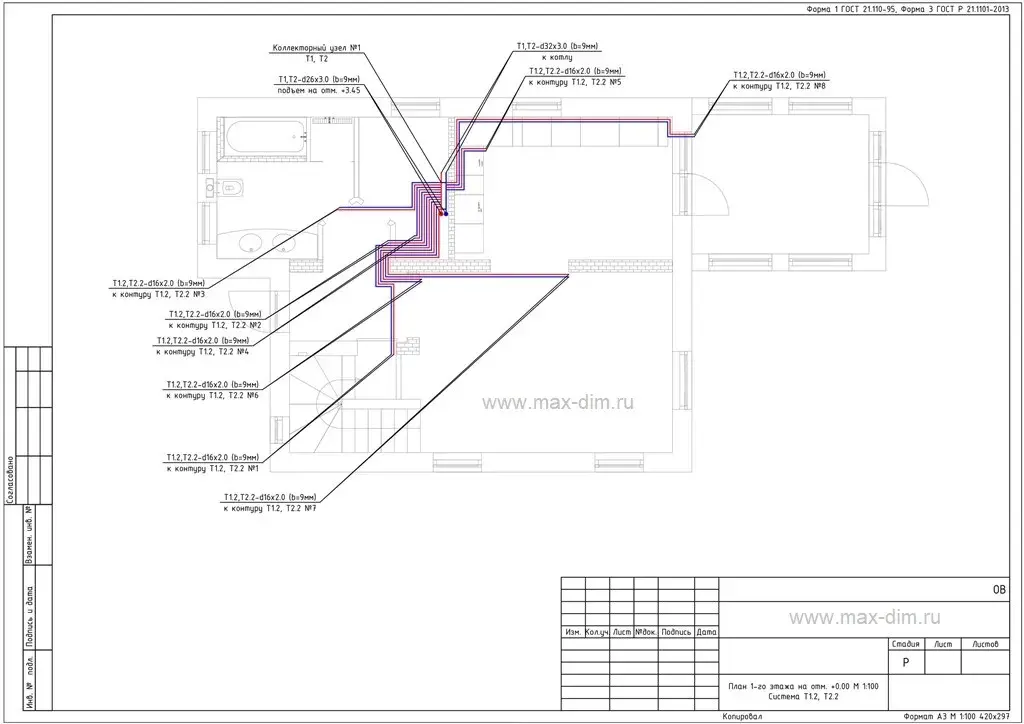

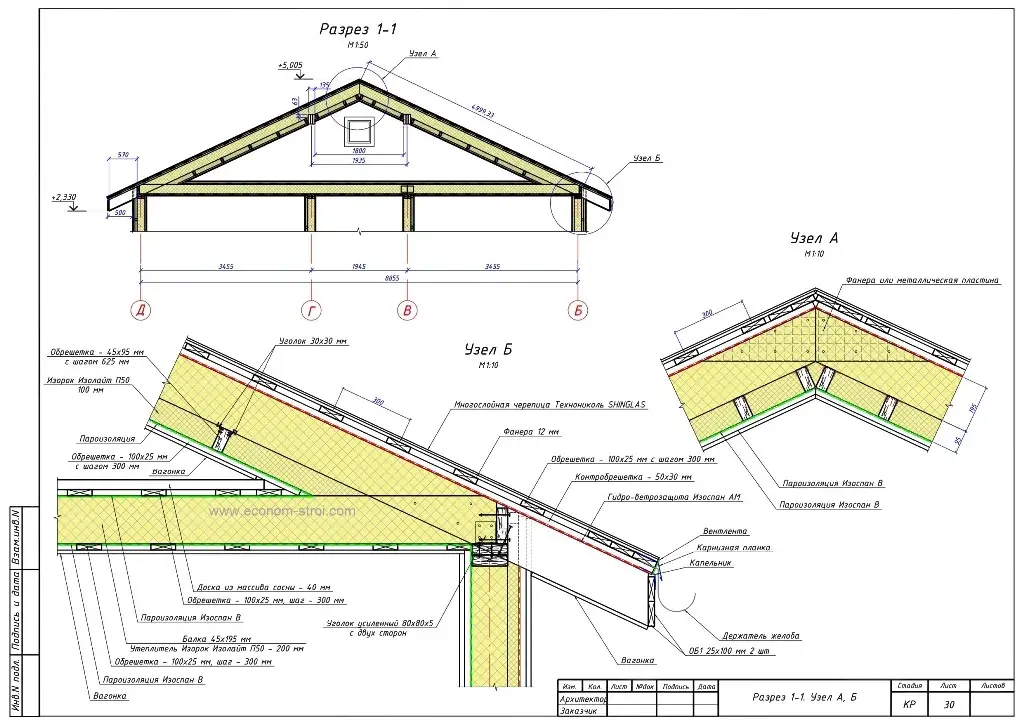

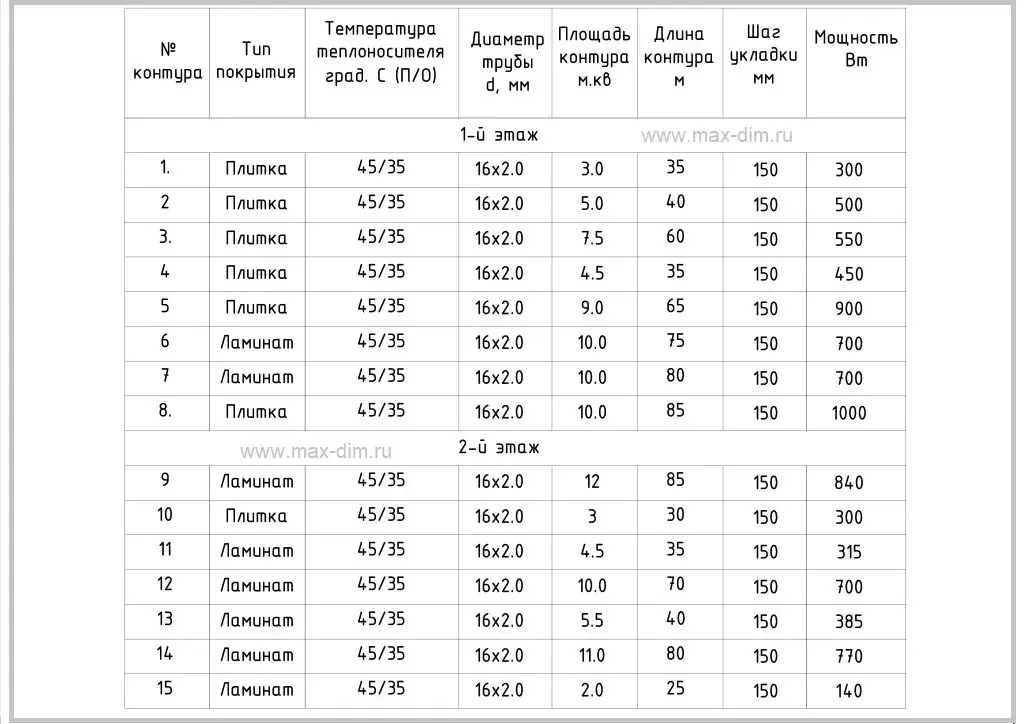

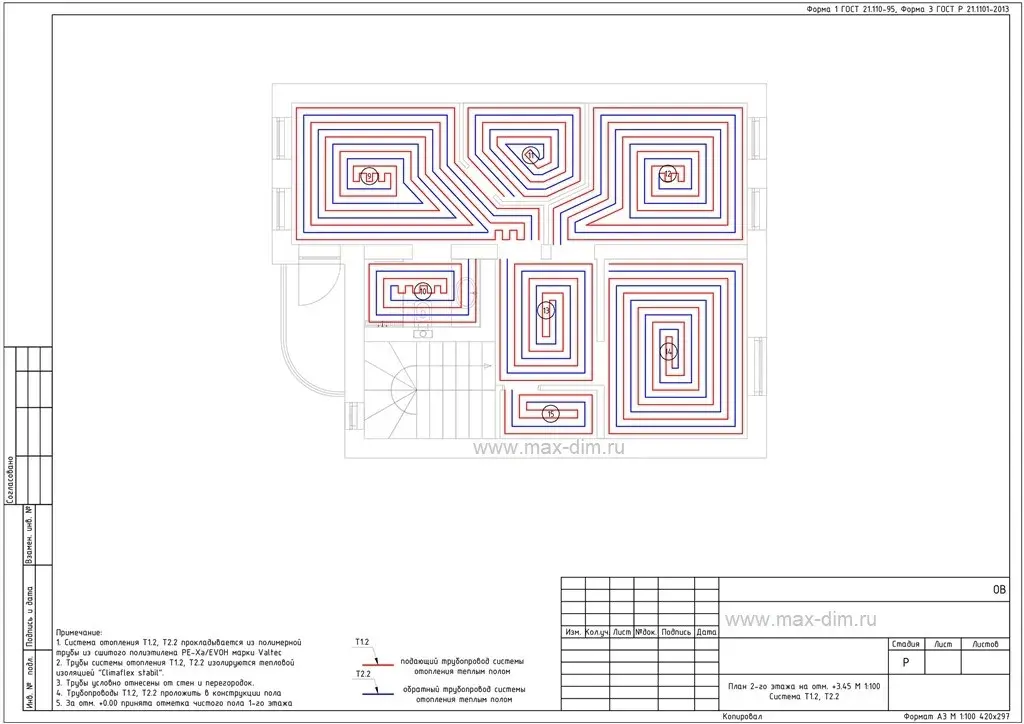

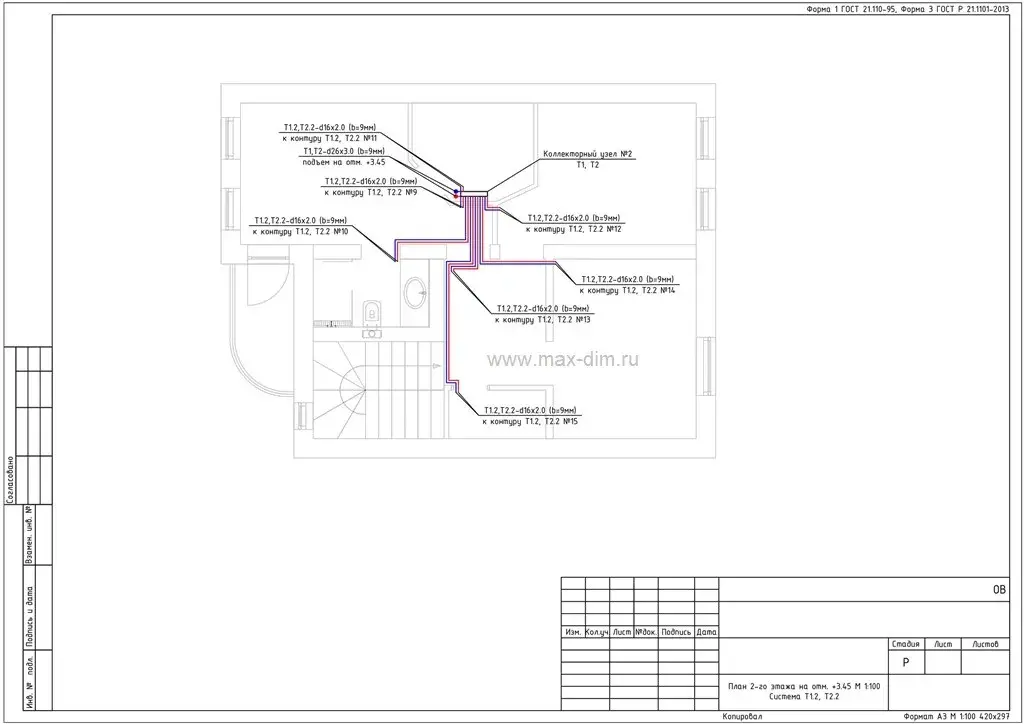

4. Трубопроводы Т1.2, Т2.2 проложить в конструкции пола (согласно монтажным планам, указанных на схема_.

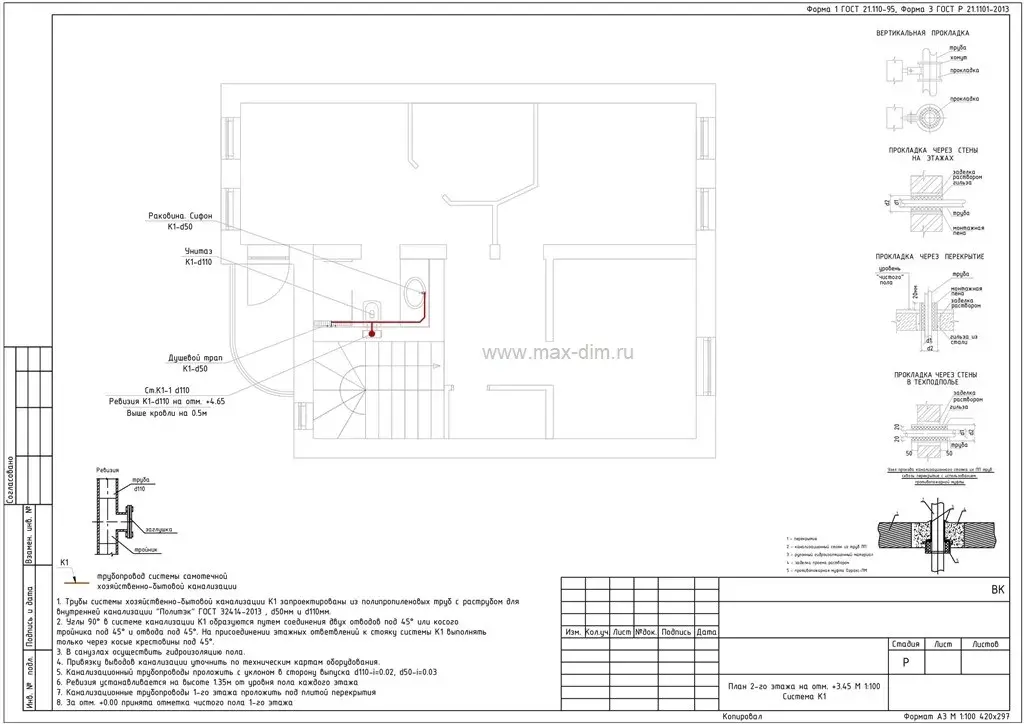

ПРИМЕЧАНИЯ: Трубы системы хозяйственно-бытовой канализации К1 запроектированы из полипропиленовых труб с раструбом для внутренней канализации "Политэк" ГОСТ 32414-2013 , д50мм и д110мм.
1. Углы 90° в системе канализации К1 образуются путем соединения двух отводов под 45° или косого тройника под 45° и отвода под 45°. На присоединении этажных ответвлений к стояку системы К1 выполнять только через косые крестовины под 45°.
2. В санузлах осуществить гидроизоляцию пола.
3. Привязку выводов канализации уточнить по техническим картам оборудования.
4. Канализационный трубопроводы проложить с уклоном в сторону выпуска д110-1=0.02, д50-1=0.03.
5. Ревизия устанавливается на высоте 1.35м от уровня пола каждого этажа (зашивается коробом из фанеры).
6. Канализационные трубопроводы 1-го этажа проложить под бетонной плитой перекрытия на крепежных хомутах.
7. За отметку +0.00 принята отметка чистого пола 1-го этажа дома (без учета толщины выравнивающего слоя и кафельной плитки).
На основе похожего проекта мы сделали монтаж систем отопления в загородном доме площадью 150 м2. Для ознакомления Вы можете посмотреть полную смету работ по монтажу отопления с дизельным котлом. Также узнаете стоимость всех материалов и фото установленного оборудования в доме 150 м.кв. площадью, построенного из газобетона.
