водоснабжение и канализация.

На странице сайта мы разместили полный проект монтажа систем водоснабжения и канализации для загородного дома.

Проект прислан нам заказчиком для расчёта стоимости материалов, оборудования и подключения комунникаций в частном доме.

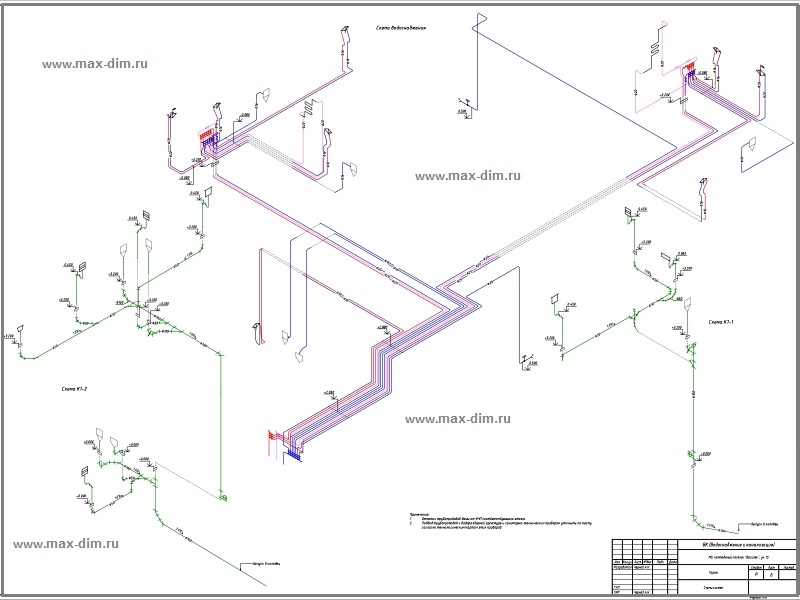

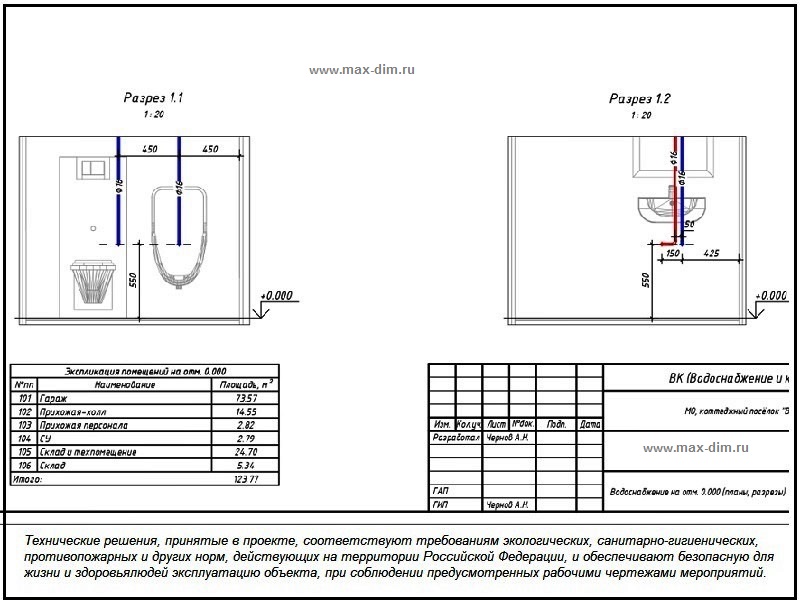

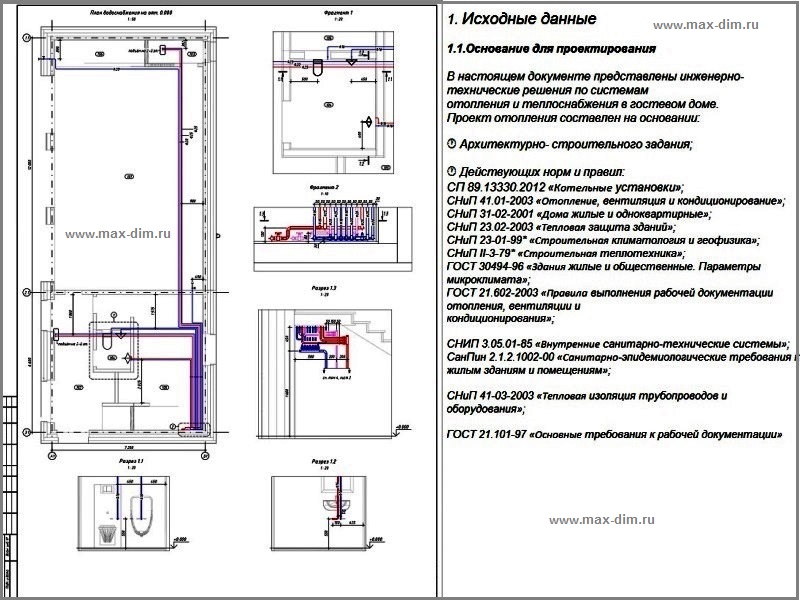

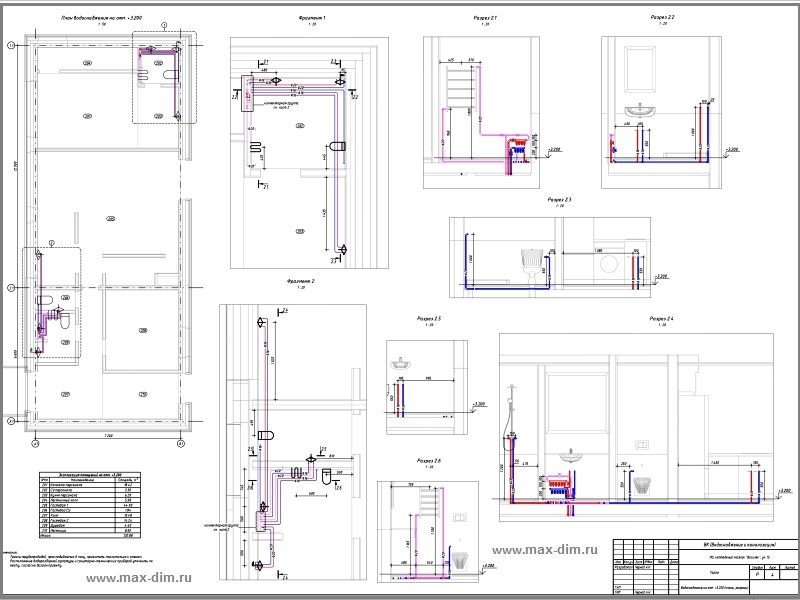

Проект систем водоснабжения и канализации.

проект систем водоснабжения и канализации проект систем водоснабжения и канализации проект систем водоснабжения и канализации проект систем водоснабжения и канализации проект систем водоснабжения и канализации проект систем водоснабжения и канализации проект систем водоснабжения и канализации проект систем водоснабжения и канализации

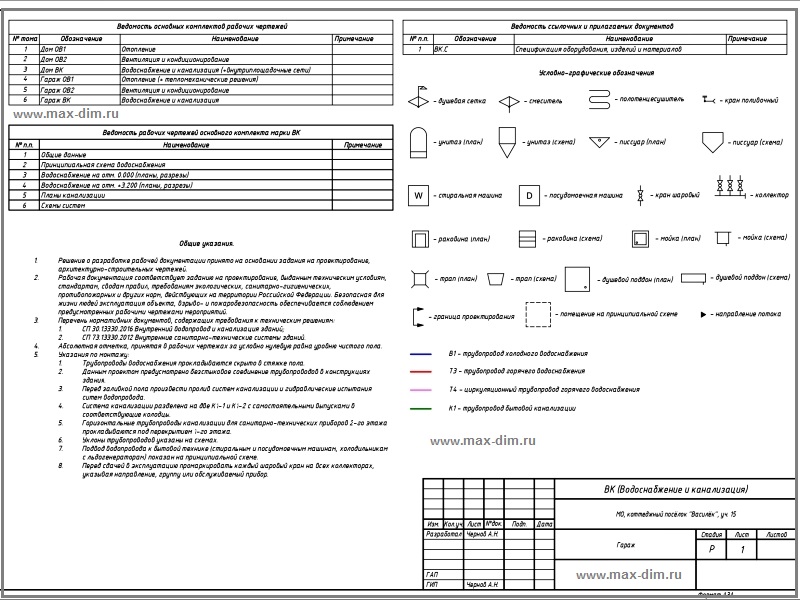

Условные обозначения:
В1 - трубопровод холодного водоснабжения;
Т3 - трубопровод горячего водоснабжения;
Т4 - циркуляционный трубопровод горячего водоснабжения;
К1 - трубопровод бытовой канализации.


Общие указания по проектированию систем водоснабжения и канализации для для частного дома.

1. Решение о разработке рабочей документации принято на основании задания на проектирование, архитектурно-строительных чертежей.

2. Рабочая документация соответствует заданию на проектирование, выданным техническим условиям, стандартам, сводам правил, требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории Российской Федерации. Безопасная для жизни людей эксплуатация объекта, взрыво- и пожаробезопасность обеспечивается соблюдением предусмотренных рабочими чертежами мероприятий.

3. Перечень нормативных документов, содержащих требования к техническим решениям:

- СП 30.13330.2016 Внутренний водопровод и канализация зданий;

- СП 73.13330.2012 Внутренние санитарно-технические системы зданий.

- Абсолютная отметка, принятая в рабочих чертежах за условно нулевую равна уровню чистого пола.

4. Указания по монтажу систем водоснабжения и канализации:

- Трубопроводы водоснабжения прокладываются скрыто в стяжке пола.

- Данным проектом предусмотрено безстыковое соединение трубопроводов в конструкциях здания.

- Перед заливкой пола произвести пролив систем канализации и гидравлические испытания ситем водопровода.

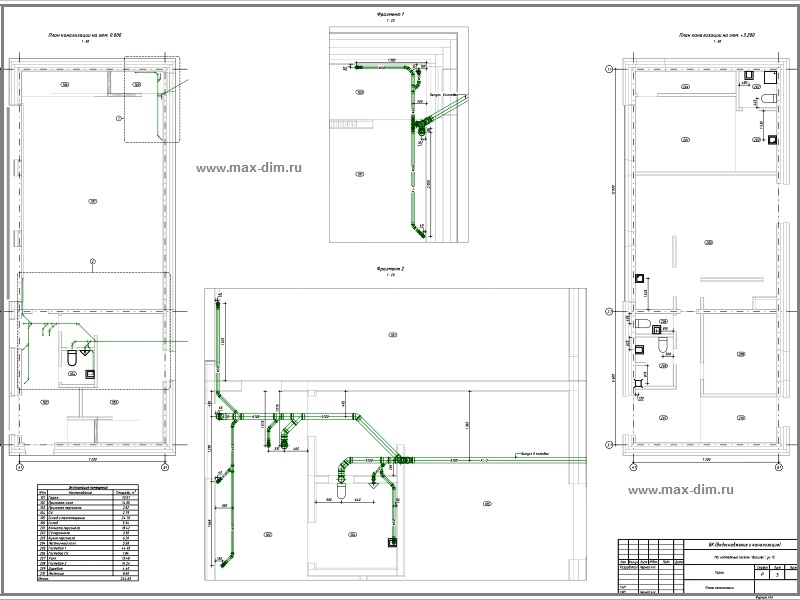

5. Система канализации разделена на две К1-1 и К1-2 с самостоятельными выпусками в соответствующие колодцы.

6. Горизонтальные трубопроводы канализации для санитарно-технических приборов 2-го этажа прокладываются под перекрытием 1-го этажа.

7. Уклоны трубопроводов указаны на схемах.

8. Подвод водопровода к бытовой технике (стиральным и посудомоечным машинам, холодильникам с льдогенераторам) показан на принципиальной схеме.

9. Перед сдачей в эксплуатацию промаркировать каждый шаровый кран на всех коллекторах, указывая направление, группу или обслуживаемый прибор.



Стоимость монтажа водоснабжения и канализации.



Водоснабжение в доме под ключ сделаем с установкой:

- за 450 руб/м2 от насосной станции под ключ;

- за 550 руб/м2 от глубинной скважины под ключ;

- за 350 руб/м2 от центрального водопровода под ключ.


* без стоимости материалов и установки сантехнических приборов (ванна, унитаз, раковина, душевая кабина, бойлер и т. п.).
