Проект монтажа оборудования отопления и теплоснабжения в котельной на газовом топливе.
Дом из газобетонных блоков: расчет теплопотерь, мощьность газового котла, кол-во батарей, техническое описание.

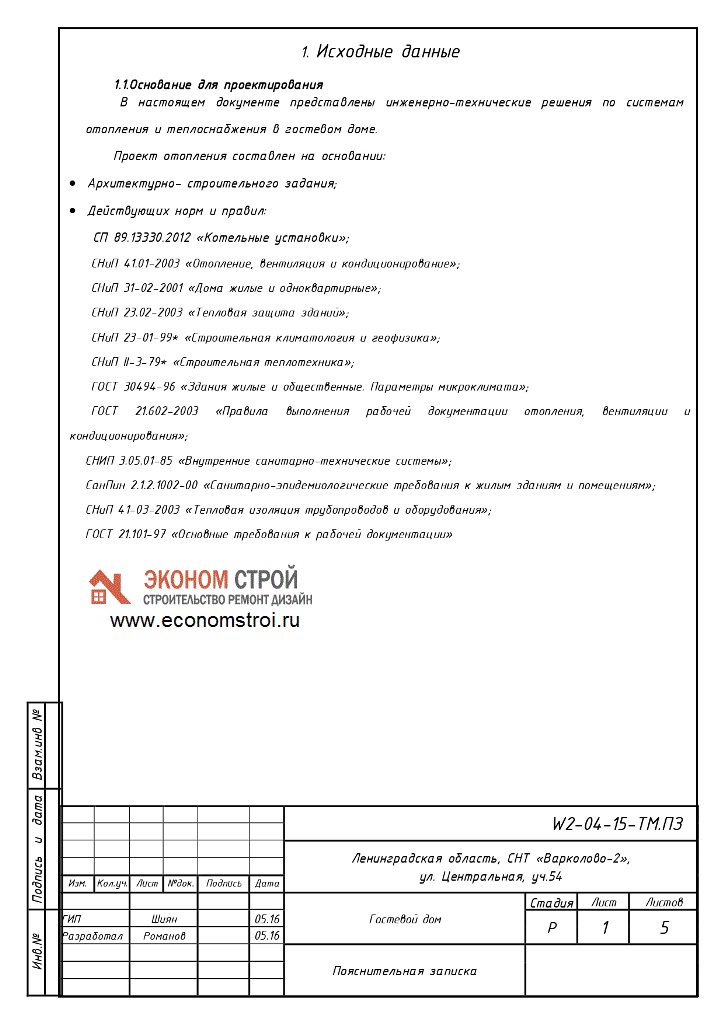

1.Основание для проектирования.
В настоящем документе представлены инженерно-технические решения по системам отопления и теплоснабжения в гостевом доме.
Проект отопления составлен на основании: - Архитектурно- строительного задания; - Действующих норм и правил: - СП 89.13330.2012 «Котельные установки»; - СНиП 41.01-2003 «Отопление, вентиляция и кондиционирование»; - СНиП 31-02-2001 «Дома жилые и одноквартирные»; - СНиП 23.02-2003 «Тепловая защита зданий»; - СНиП 23-01-99* «Строительная климатология и геофизика»; - СНиП II-3-79* «Строительная теплотехника»; - ГОСТ 30494-96 «Здания жилые и общественные; - ГОСТ 21.602-2003 «Правила выполнения рабочей документации отопления, вентиляции и кондиционирования»; - СНИП 3.05.01-85 «Внутренние санитарно-технические системы»; - СанПин 2.1.2.1002-00 «Санитарно-эпидемиологические требования к жилым зданиям и помещениям»; -СНиП 41-03-2003 «Тепловая изоляция трубопроводов и оборудования»; - ГОСТ 21.101-97 «Основные требования к рабочей документации»

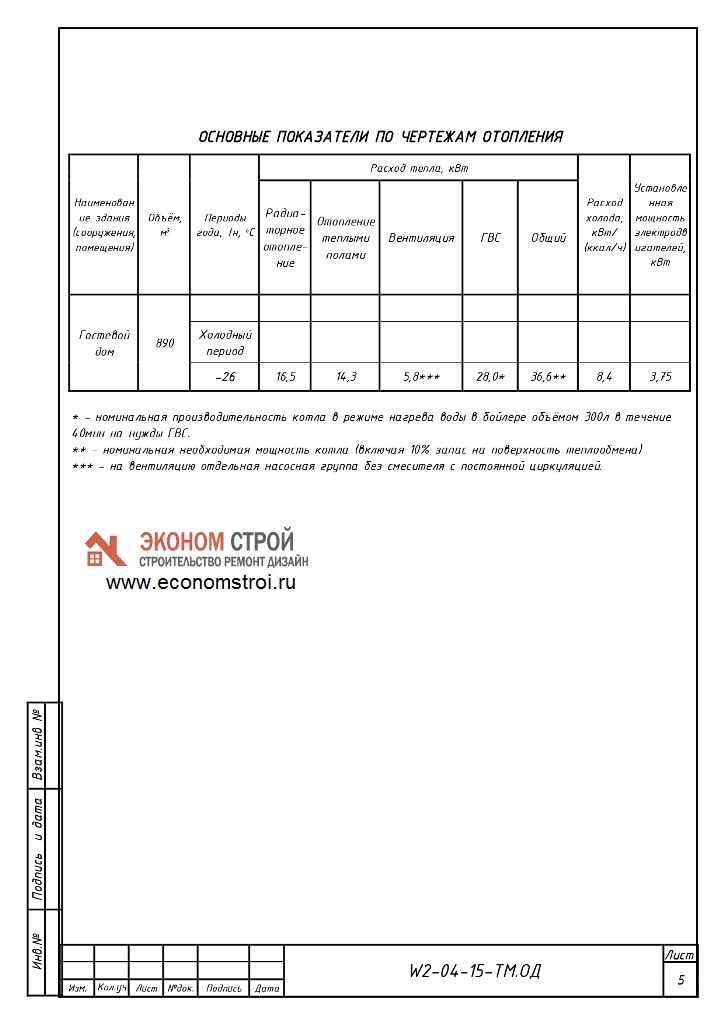

2. Источник теплоснабжения.

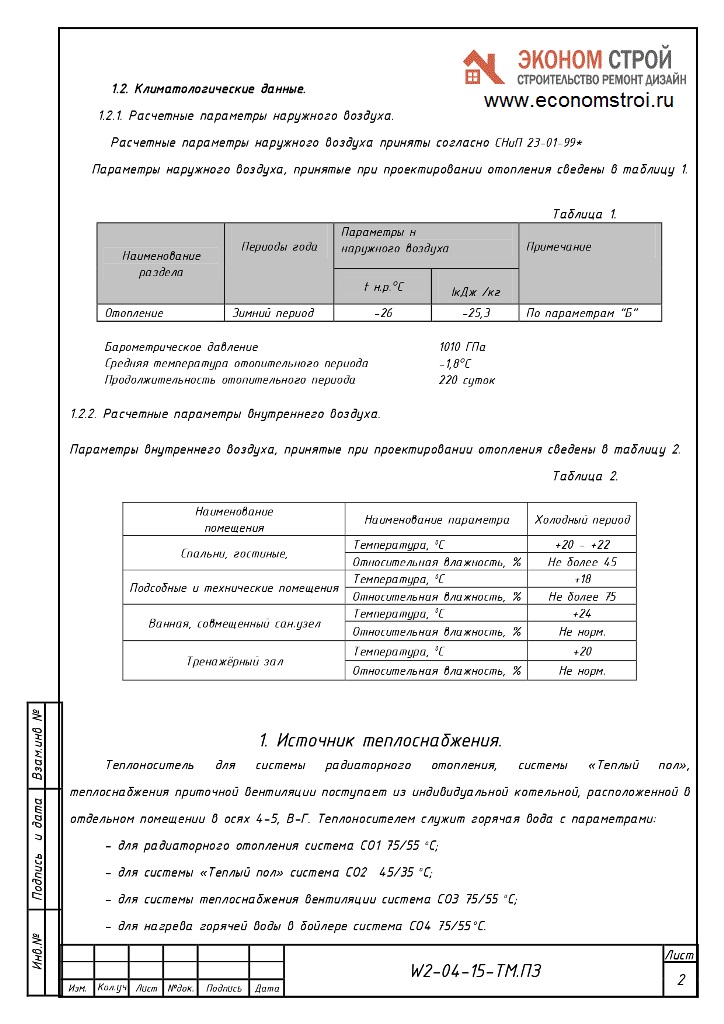

Теплоноситель для системы радиаторного отопления, системы «Теплый пол», теплоснабжения приточной вентиляции поступает из индивидуальной котельной, расположенной в отдельном помещении в осях 4-5, В-Г. Теплоносителем служит горячая вода с параметрами:
- для радиаторного отопления система СО1 75/55 оС;
- для системы «Теплый пол» система СО2 45/35 оС;
- для системы теплоснабжения вентиляции система СО3 75/55 оС;
- для нагрева горячей воды в бойлере система СО4 75/55 оС.
Приготовление воды для системы «Теплый пол» производится в котельной. Для этой системы предусмотрен смесительный узел с циркуляционным насосом для поддержания постоянных параметров теплоносителя. Проектом котельной предусматривается главный распределительный коллектор СО с насосными группами на каждую систему. Во время нагрева бойлера система СО4 посредством систем автоматики насосы контуров СО1 и СО2 отключаются, насос системы СО3 продолжает
работы во избежание отключения установки вентиляции по аварии заморозки воздухонагревателя. Все эти решения разрабатывается отдельным проектом котельной.

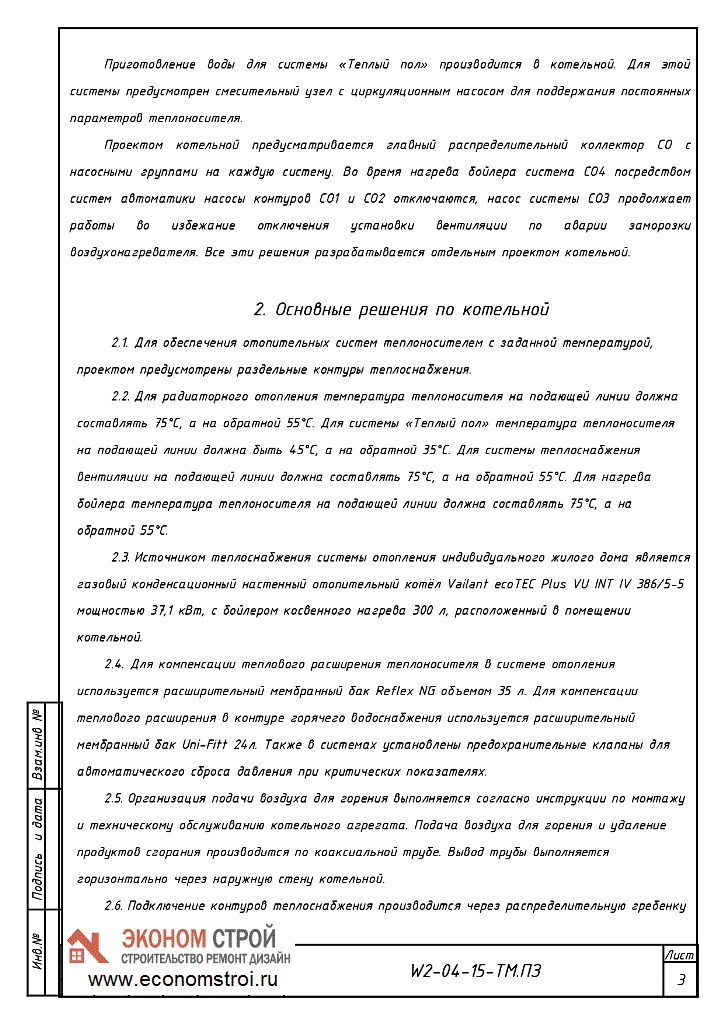

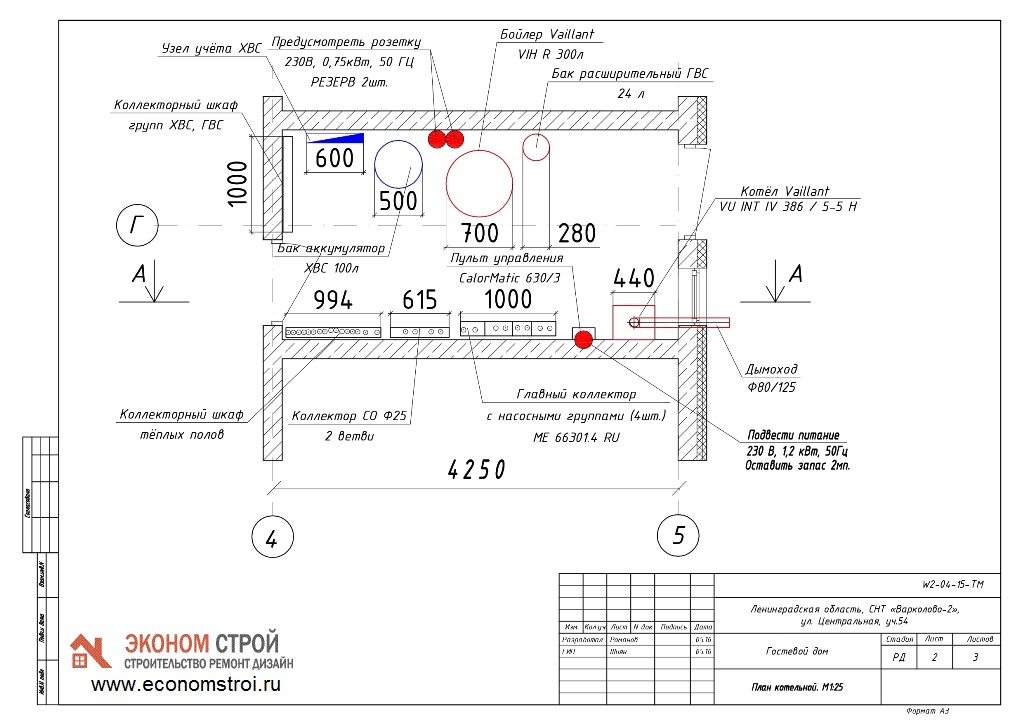

3. Основные решения по котельной.

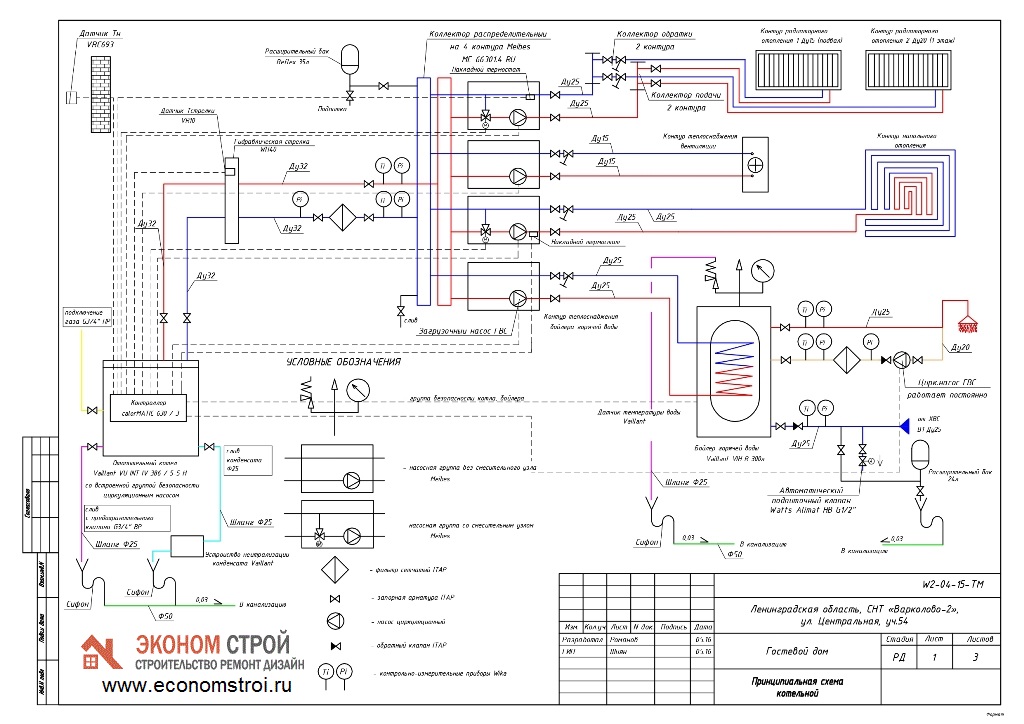

3.1. Для обеспечения отопительных систем теплоносителем с заданной температурой, проектом предусмотрены раздельные контуры теплоснабжения.
3.2. Для радиаторного отопления температура теплоносителя на подающей линии должна
составлять 75°С, а на обратной 55°С. Для системы «Теплый пол» температура теплоносителя
на подающей линии должна быть 45°С, а на обратной 35°С. Для системы теплоснабжения
вентиляции на подающей линии должна составлять 75°С, а на обратной 55°С. Для нагрева
бойлера температура теплоносителя на подающей линии должна составлять 75°С, а на
обратной 55°С.

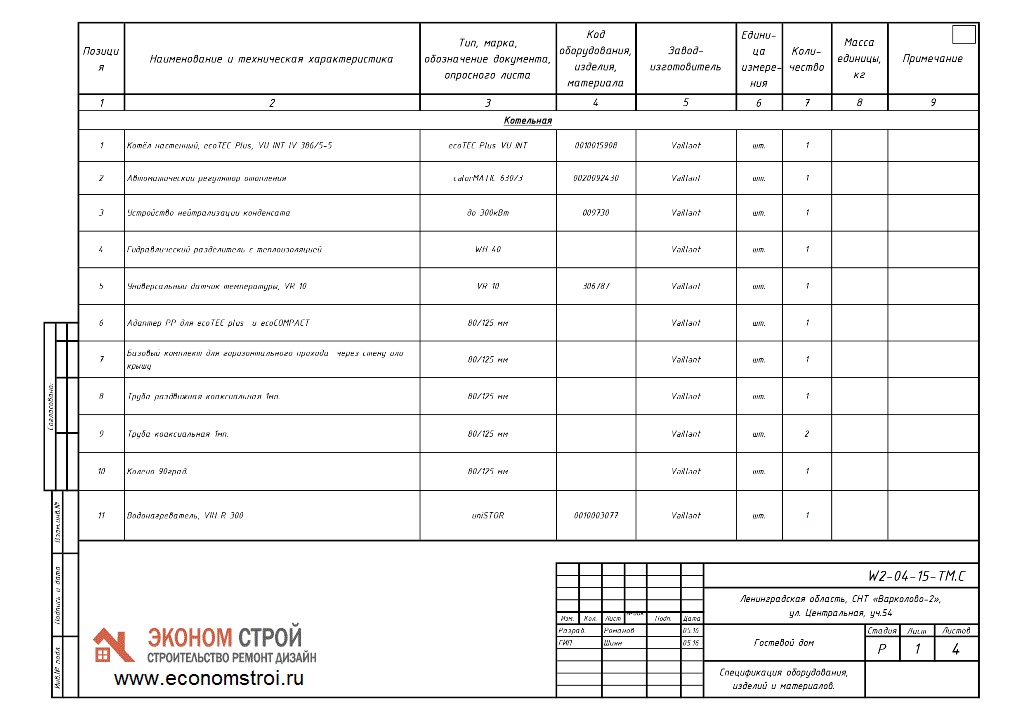

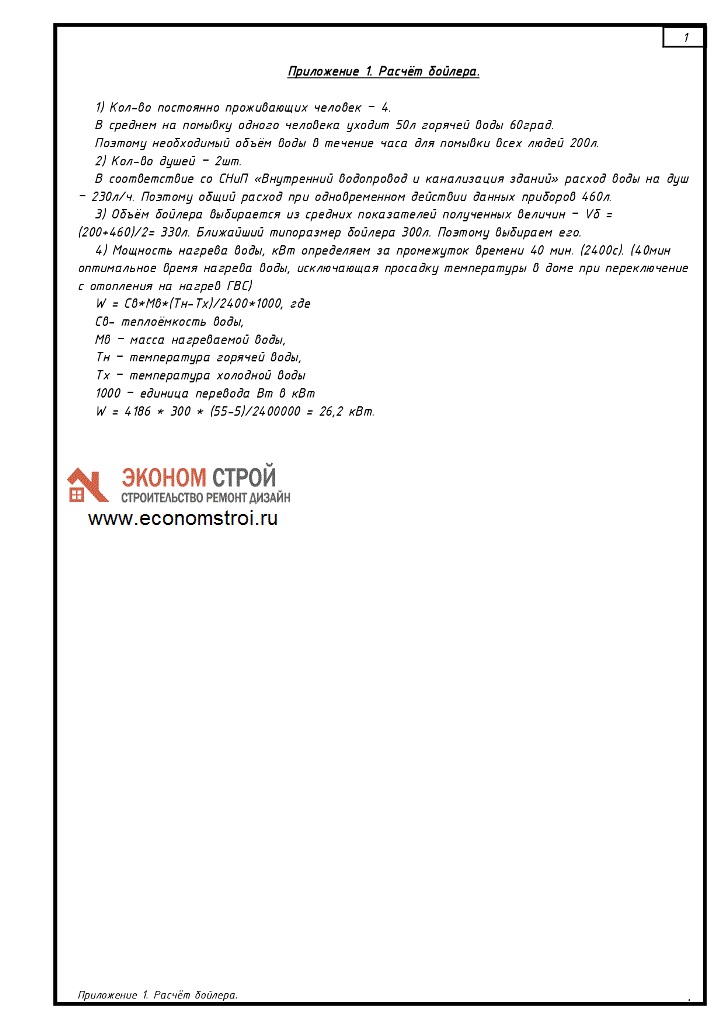

3.3. Источником теплоснабжения системы отопления индивидуального жилого дома является
газовый конденсационный настенный отопительный котёл Vailant ecoTEC Plus VU INT IV 386/5-5
мощностью 37,1 кВт, с бойлером косвенного нагрева 300 л, расположенный в помещении
котельной.
3.4. Для компенсации теплового расширения теплоносителя в системе отопления
используется расширительный мембранный бак Reflex NG объемом 35 л. Для компенсации
теплового расширения в контуре горячего водоснабжения используется расширительный
мембранный бак Uni-Fitt 24л. Также в системах установлены предохранительные клапаны для
автоматического сброса давления при критических показателях.

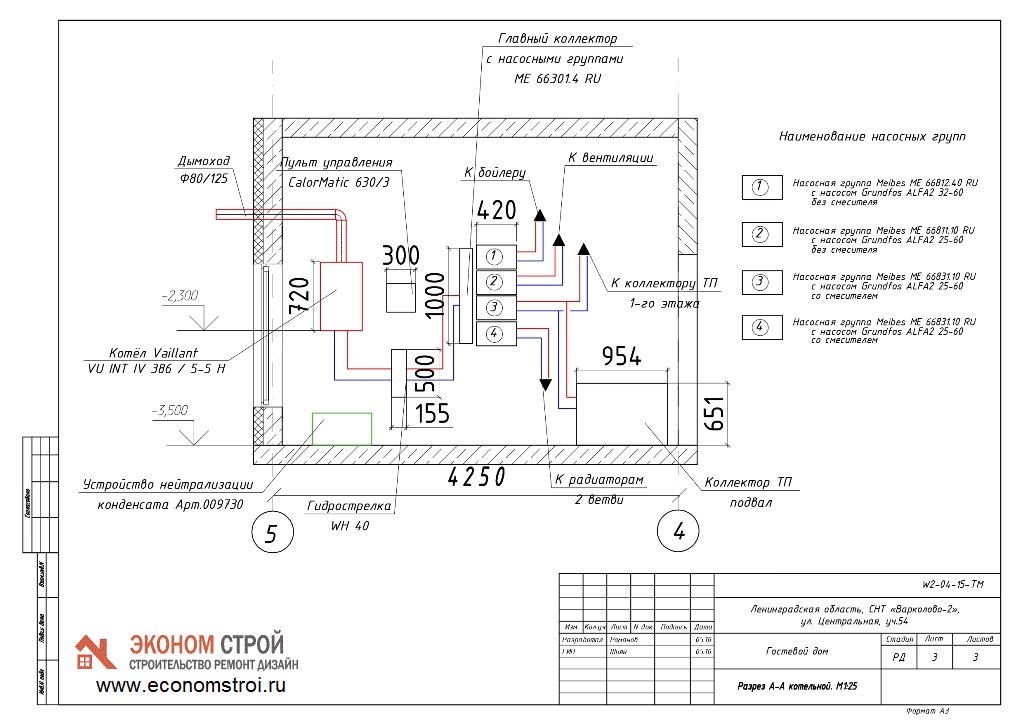

3.5. Организация подачи воздуха для горения выполняется согласно инструкции по монтажу
и техническому обслуживанию котельного агрегата. Подача воздуха для горения и удаление
продуктов сгорания производится по коаксиальной трубе. Вывод трубы выполняется
горизонтально через наружную стену котельной.

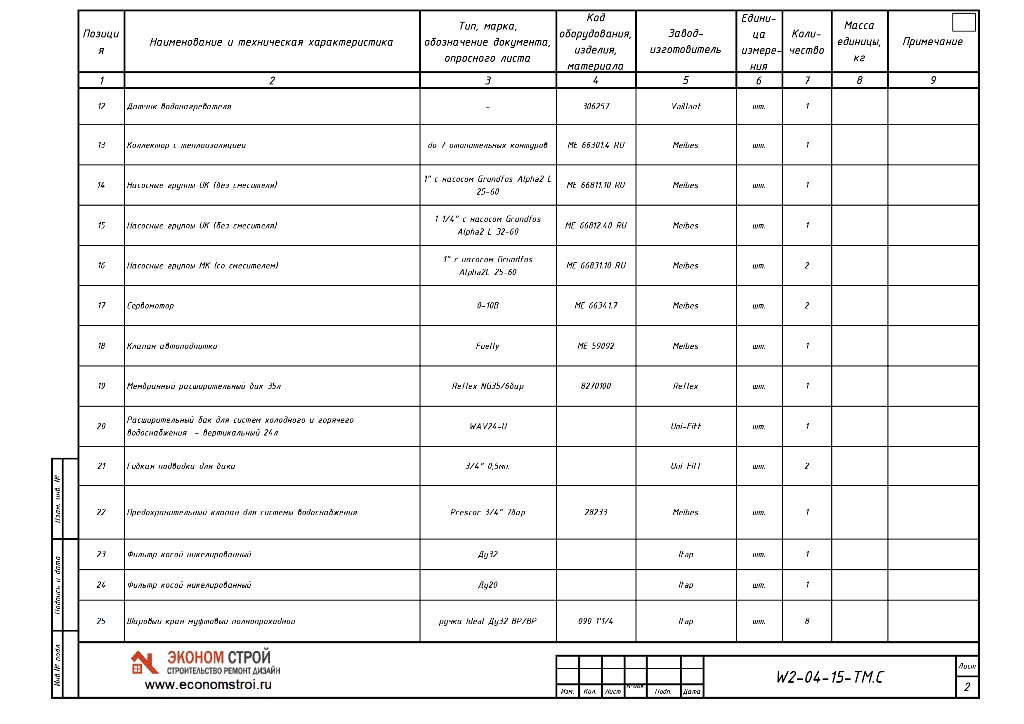

3.6. Подключение контуров теплоснабжения производится через распределительную гребенку фирмы Meibes. При выполнении обвязки распределительной гребенки используются модульные распределительные системы Meibes с энергоэффективными и энергосберегающими насосами. Для
систем отопления испольсуются насосные модули со смесителями, а для систем теплоснабжения
без смесителя.
3.7. Для регулирования температуры теплоносителя в контурах радиаторного отопления
используется насосная группа фирмы Meibes с поддержанием заданной температуры на
обратной линии.
3.8. Для поддержания постоянного расхода теплоносителя в контуре теплообменника, в
котельной установлен гидравлический разделитель с теплоизоляцией WH 40.
3.9. В случае превышения избыточного давления в котельной установке предусмотрен
предохранительный клапан, срабатывающий при повышении давления больше 3 бар, также
установлен слив из предохранительного клапана.
3.10.Так как котел конденсационный к нему был спроектирован слив конденсата в
канализацию через устройство нейтрализации кислоты.
3.11. Котёл работает на природном газе, который поступает в котел из поселковой сети
газоснабжения.

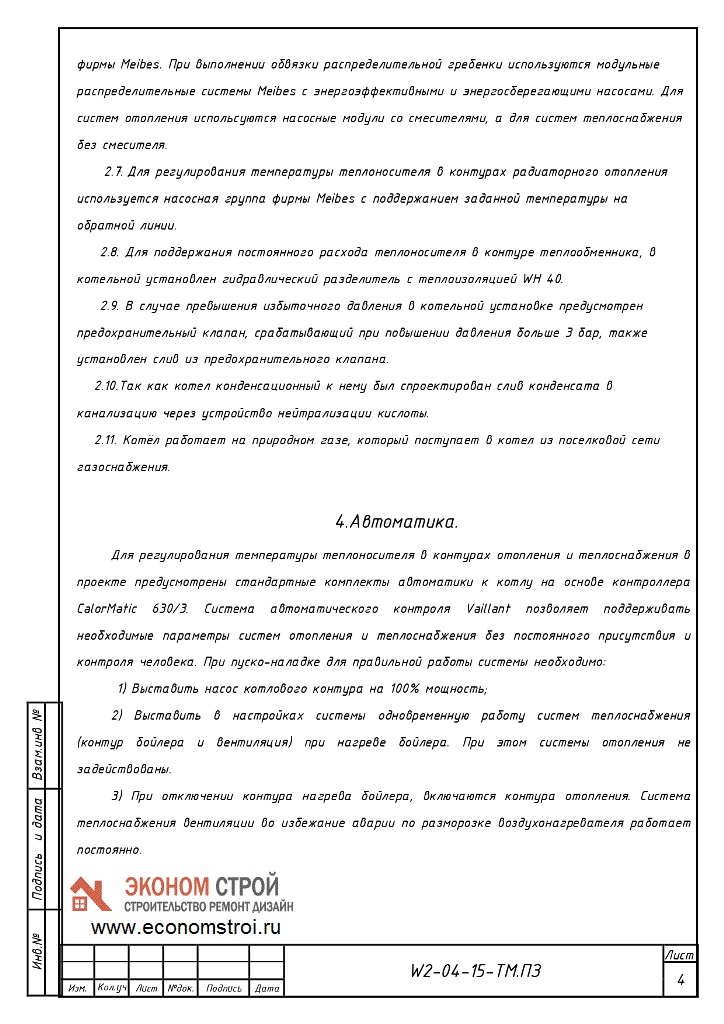

4. Автоматика.
Для регулирования температуры теплоносителя в контурах отопления и теплоснабжения в
проекте предусмотрены стандартные комплекты автоматики к котлу на основе контроллера
CalorMatic 630/3. Система автоматического контроля Vaillant позволяет поддерживать
необходимые параметры систем отопления и теплоснабжения без постоянного присутствия и
контроля человека. При пуско-наладке для правильной работы системы необходимо:
1) Выставить насос котлового контура на 100% мощность;
2) Выставить в настройках системы одновременную работу систем теплоснабжения
(контур бойлера и вентиляция) при нагреве бойлера. При этом системы отопления не
задействованы.
3) При отключении контура нагрева бойлера, включаются контура отопления. Система
теплоснабжения вентиляции во избежание аварии по разморозке воздухонагревателя работает
постоянно.

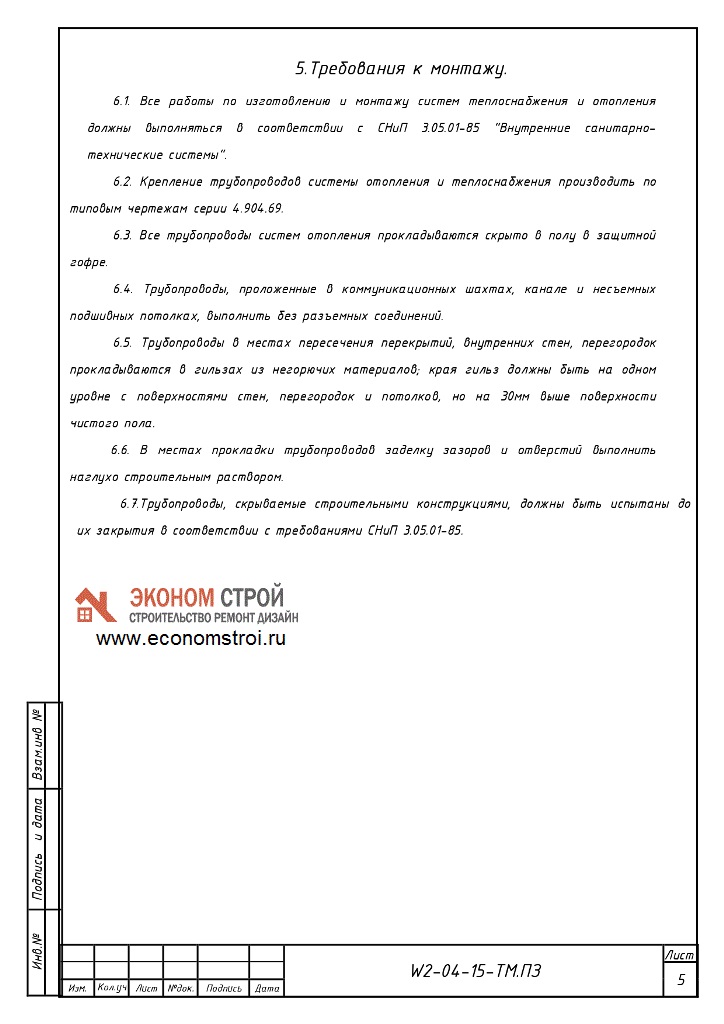

5. Требования к монтажу.
6.1. Все работы по изготовлению и монтажу систем теплоснабжения и отопления
должны выполняться в соответствии с СНиП 3.05.01-85 “Внутренние санитарно-
технические системы”.
6.2. Крепление трубопроводов системы отопления и теплоснабжения производить по
типовым чертежам серии 4.904.69.
6.3. Все трубопроводы систем отопления прокладываются скрыто в полу в защитной
гофре.
6.4. Трубопроводы, проложенные в коммуникационных шахтах, канале и несъемных
подшивных потолках, выполнить без разъемных соединений.
6.5. Трубопроводы в местах пересечения перекрытий, внутренних стен, перегородок
прокладываются в гильзах из негорючих материалов; края гильз должны быть на одном
уровне с поверхностями стен, перегородок и потолков, но на 30мм выше поверхности
чистого пола.
6.6. В местах прокладки трубопроводов заделку зазоров и отверстий выполнить
наглухо строительным раствором.
6.7.Трубопроводы, скрываемые строительными конструкциями, должны быть испытаны до
их закрытия в соответствии с требованиями СНиП 3.05.01-85.
