В настоящем поекте представлены инженерно-технические решения по системам отопления и теплоснабжения в загородном доме построенный из пенобетона, площадью 752 м2.

Чертежи систем отопления для загородного дома 752 м2.

проект отопления для дома 752 м2 проект отопления для дома 752 м2 проект отопления для дома 752 м2 проект отопления для дома 752 м2 проект отопления для дома 752 м2 проект отопления для дома 752 м2 проект отопления для дома 752 м2 проект отопления для дома 752 м2 проект отопления для дома 752 м2 проект отопления для дома 752 м2 проект отопления для дома 752 м2 проект отопления для дома 752 м2 проект отопления для дома 752 м2 проект отопления для дома 752 м2

Отопление загородного дома.


Ведомость рабочих чертежей основного комплекта марки ОВ1.

1 Общие данные.

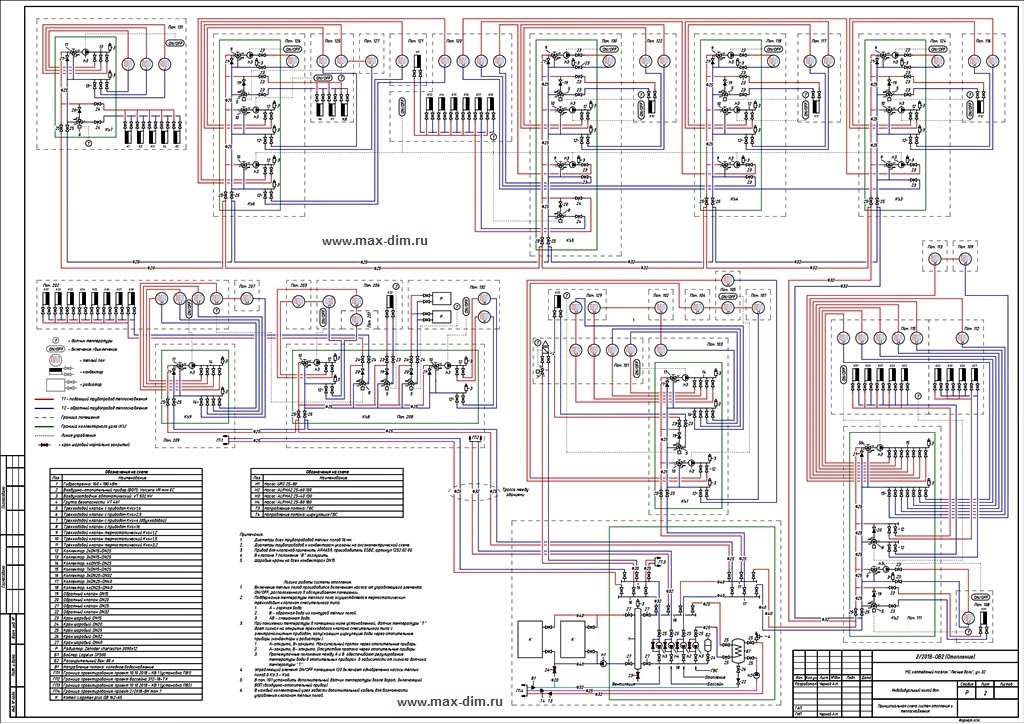

2 Принципиальная схема систем отопления и теплоснабжения.

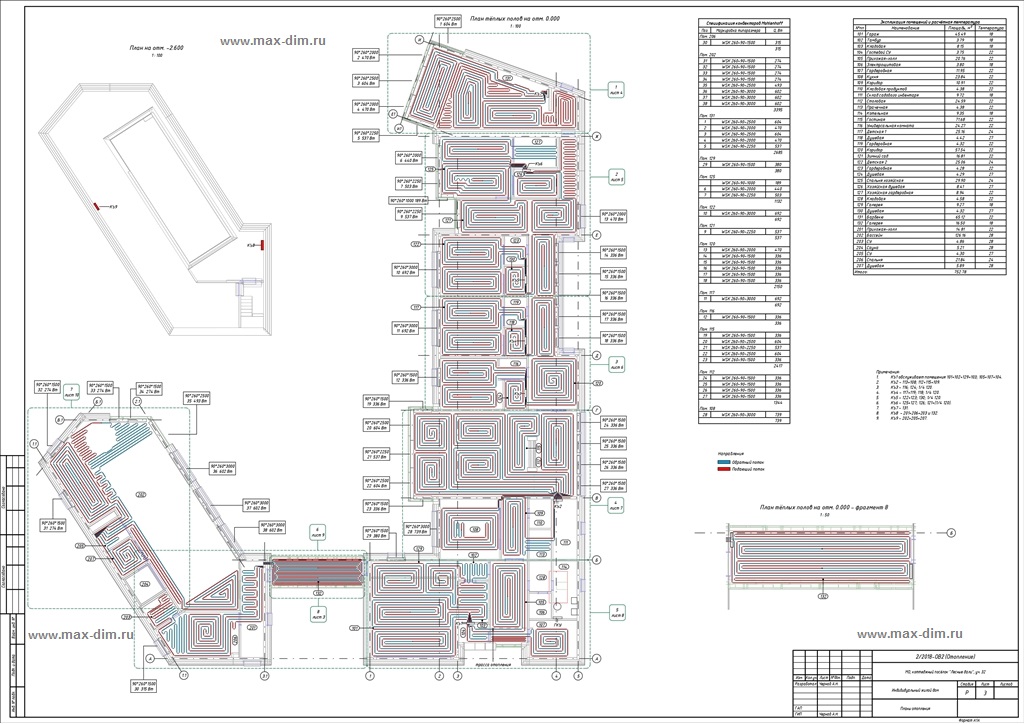

3 Планы отопления.

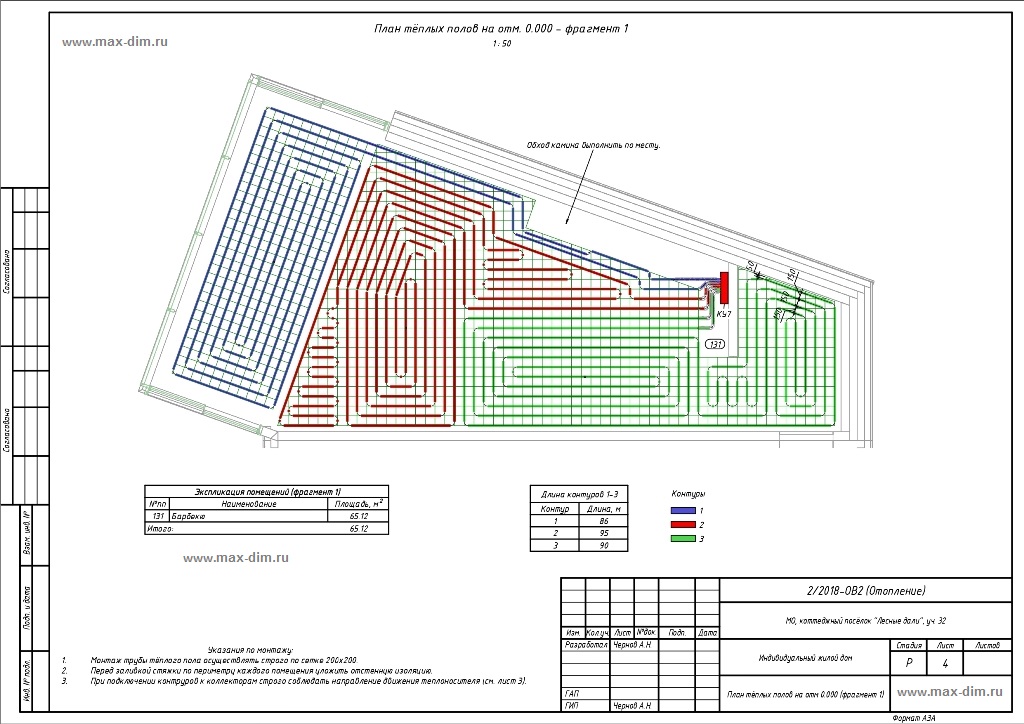

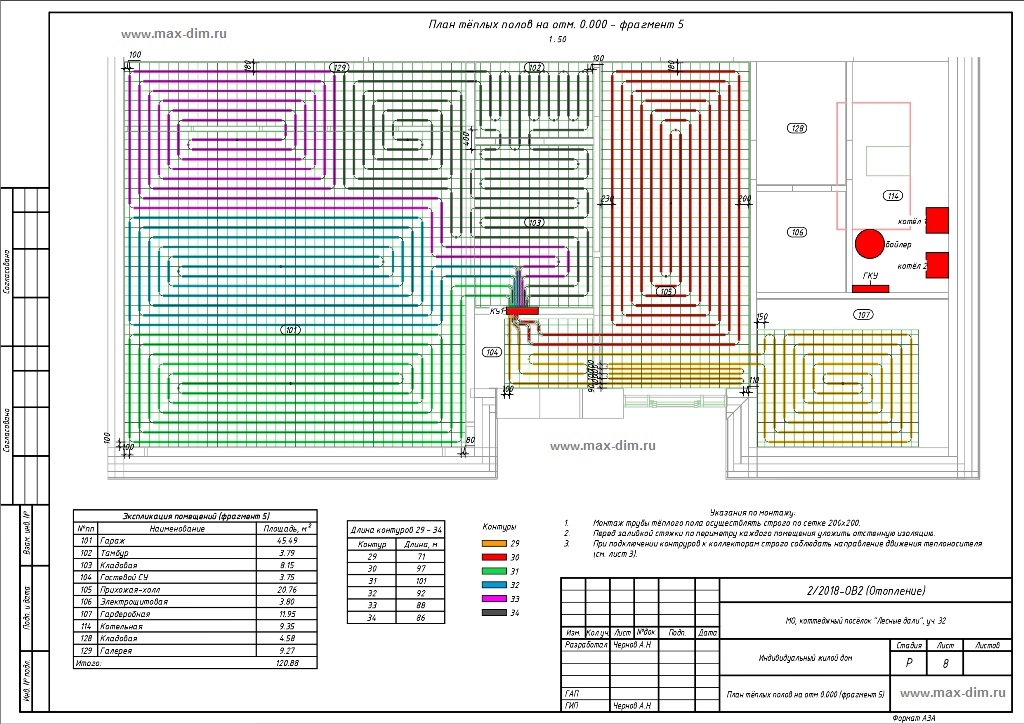

4 План тёплых полов на отм 0.000 (фрагмент 1).

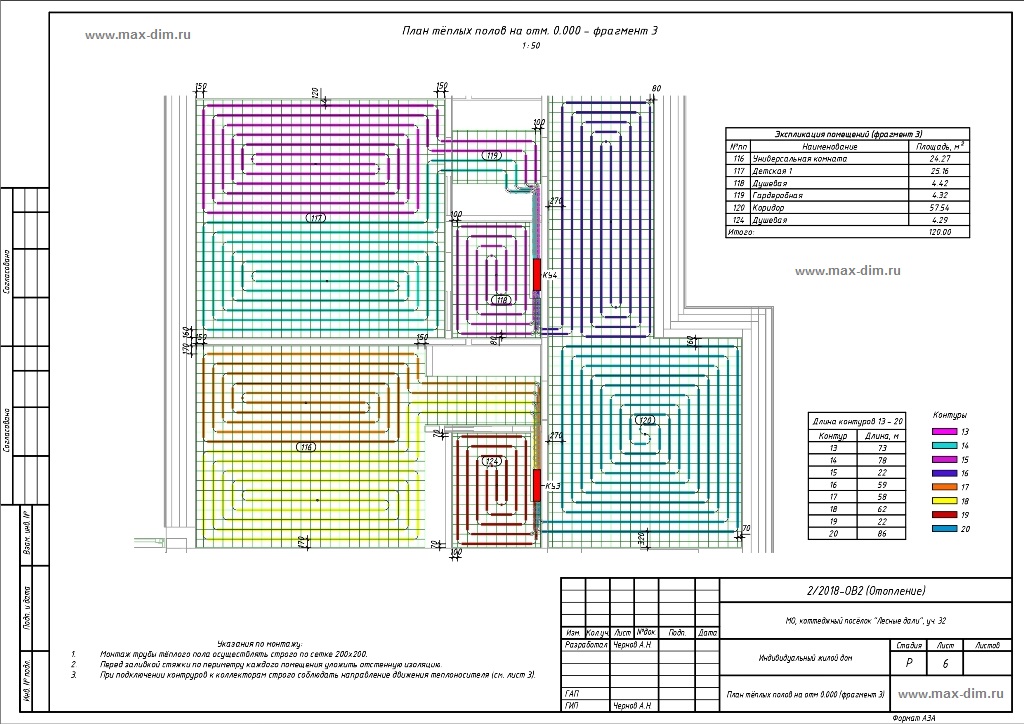

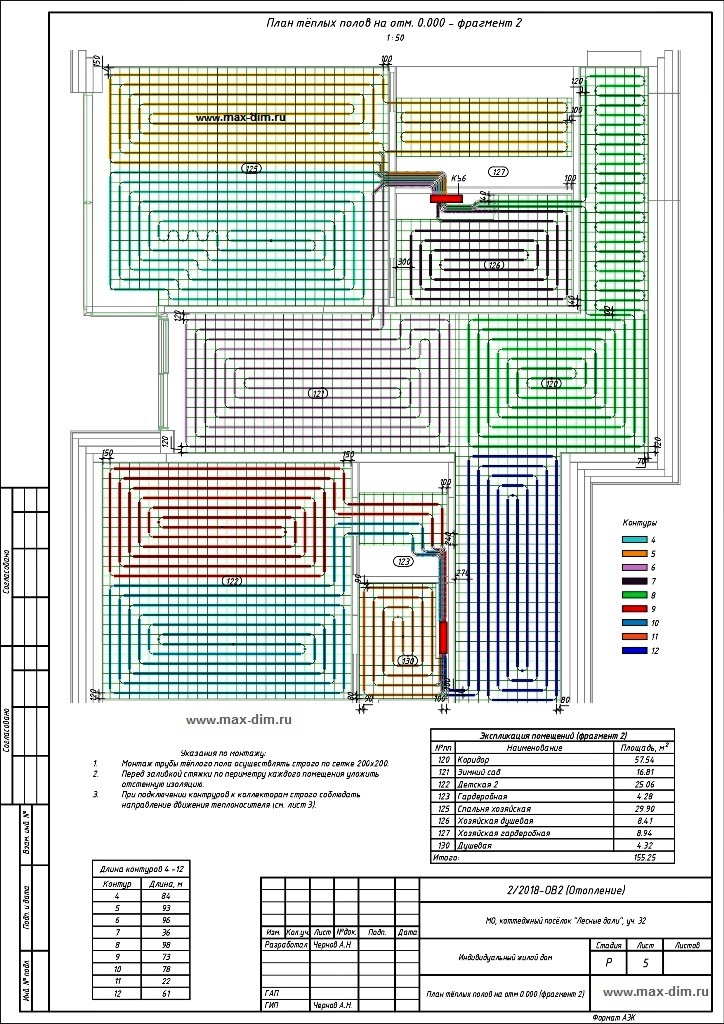

5 План тёплых полов на отм 0.000 (фрагмент 2).

6 План тёплых полов на отм 0.000 (фрагмент 3).

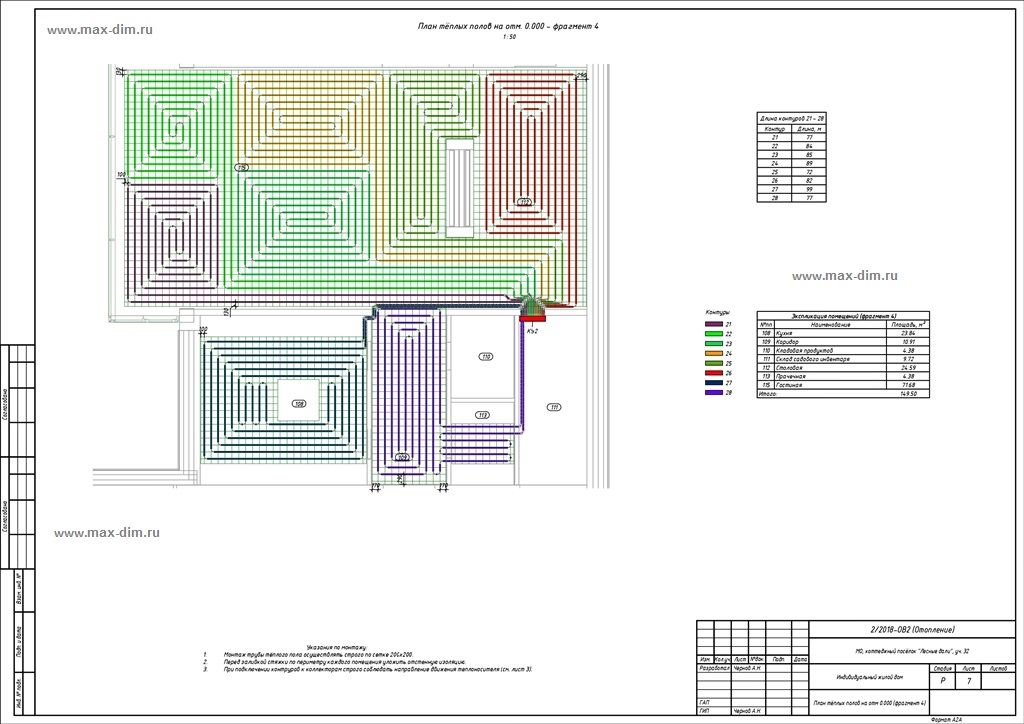

7 План тёплых полов на отм 0.000 (фрагмент 4).

8 План тёплых полов на отм 0.000 (фрагмент 5).

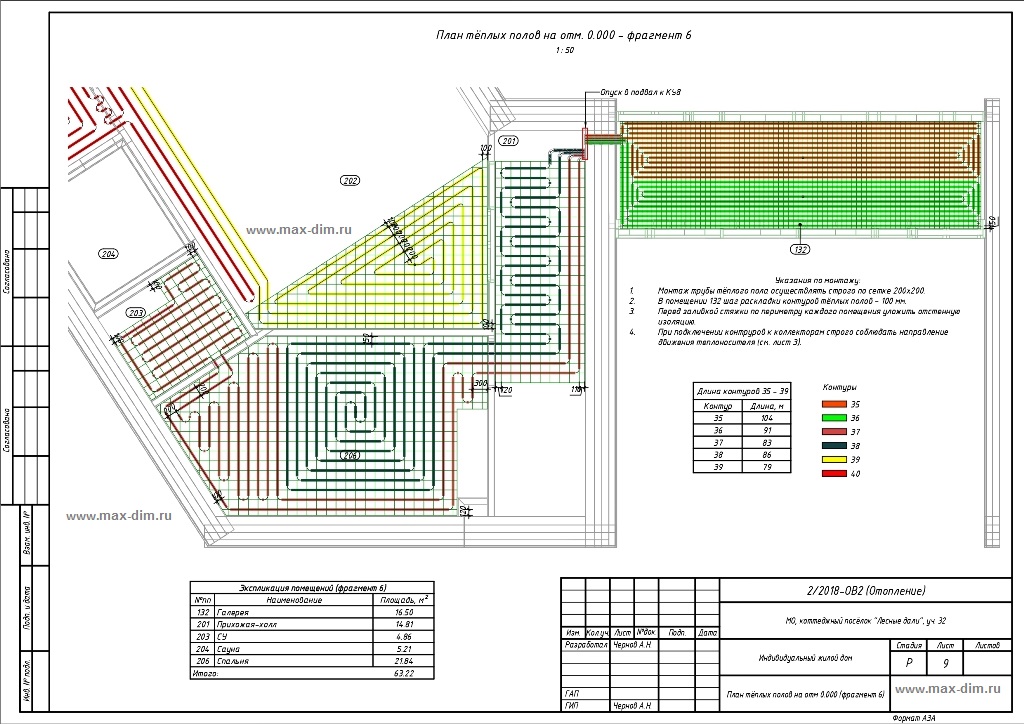

9 План тёплых полов на отм 0.000 (фрагмент 6).

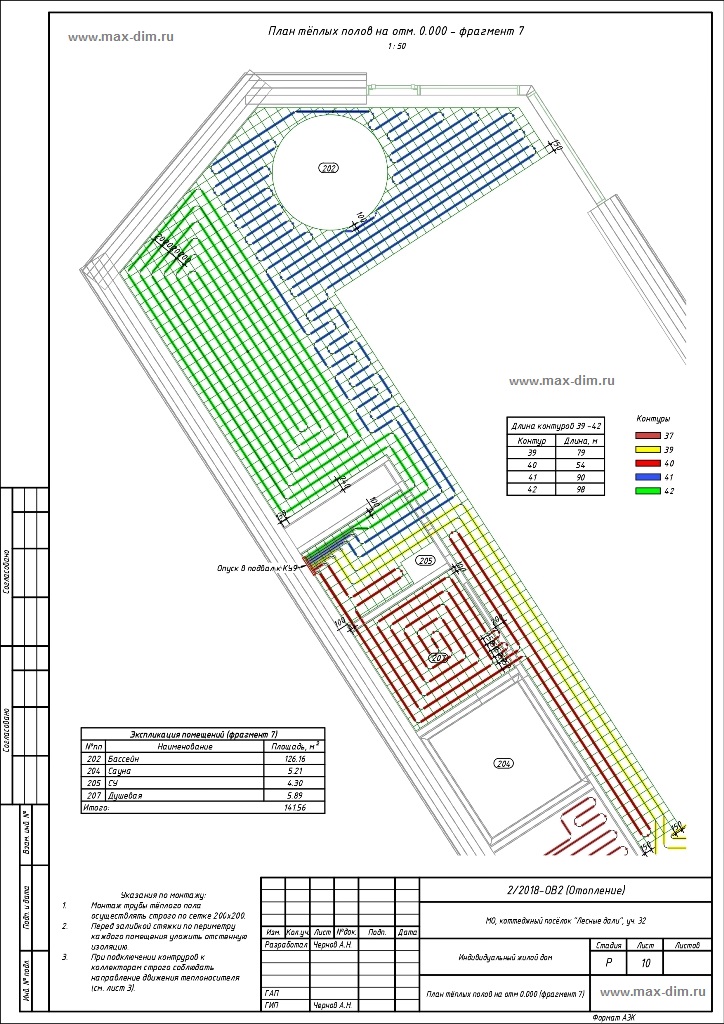

10 План тёплых полов на отм 0.000 (фрагмент 7).

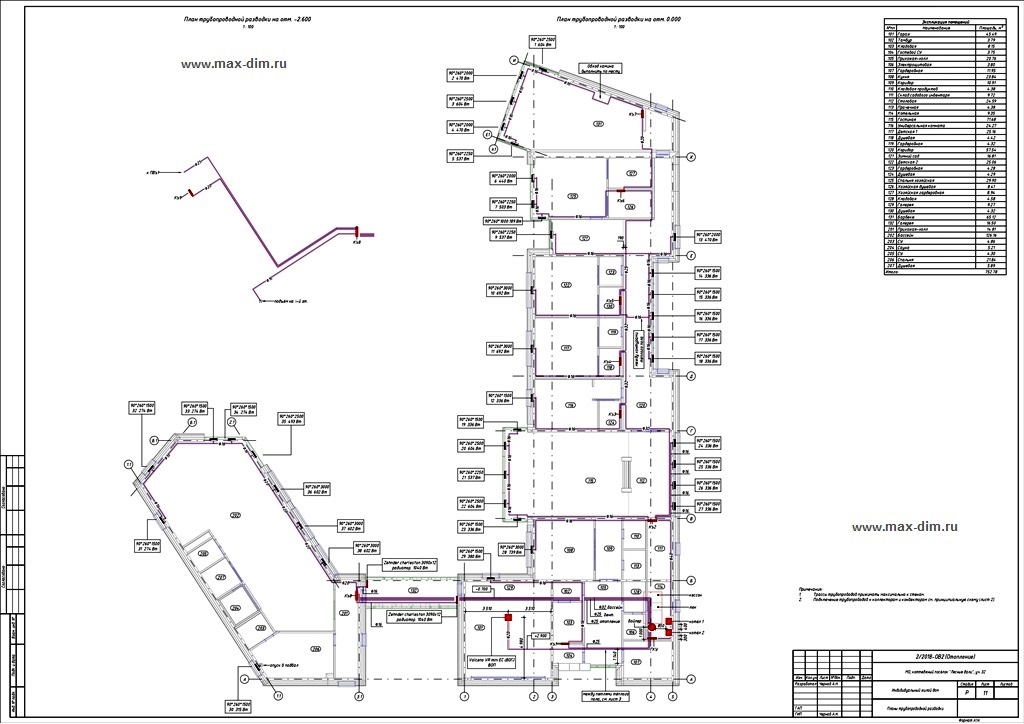

11 Планы трубопроводной разводки.

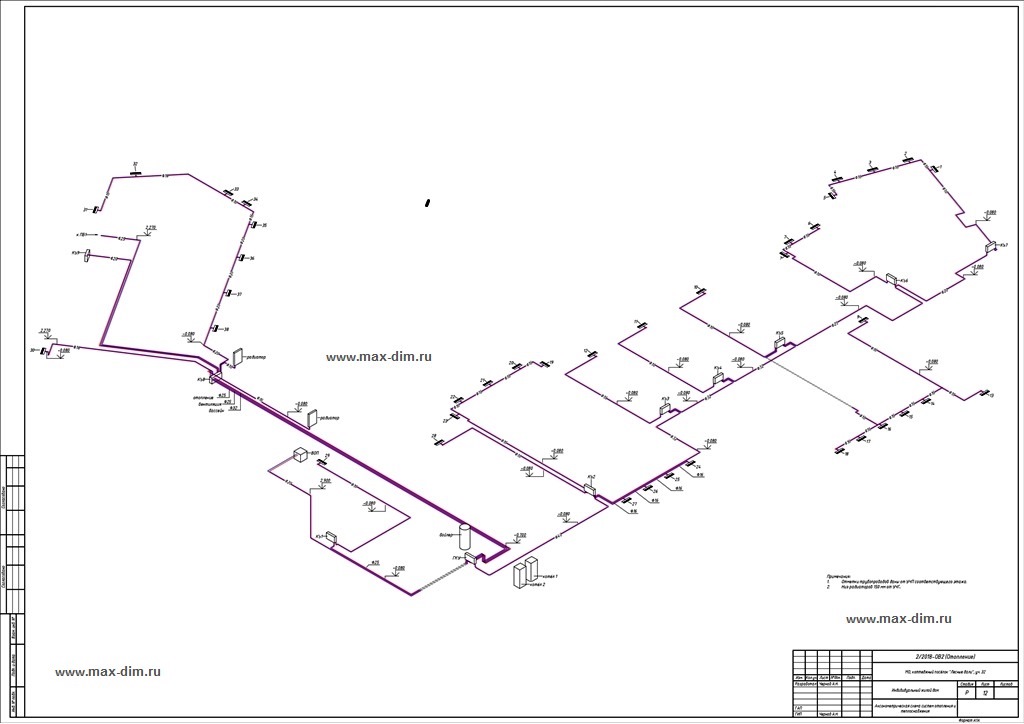

12 Аксонометрическая схема систем отопления и теплоснабжения.

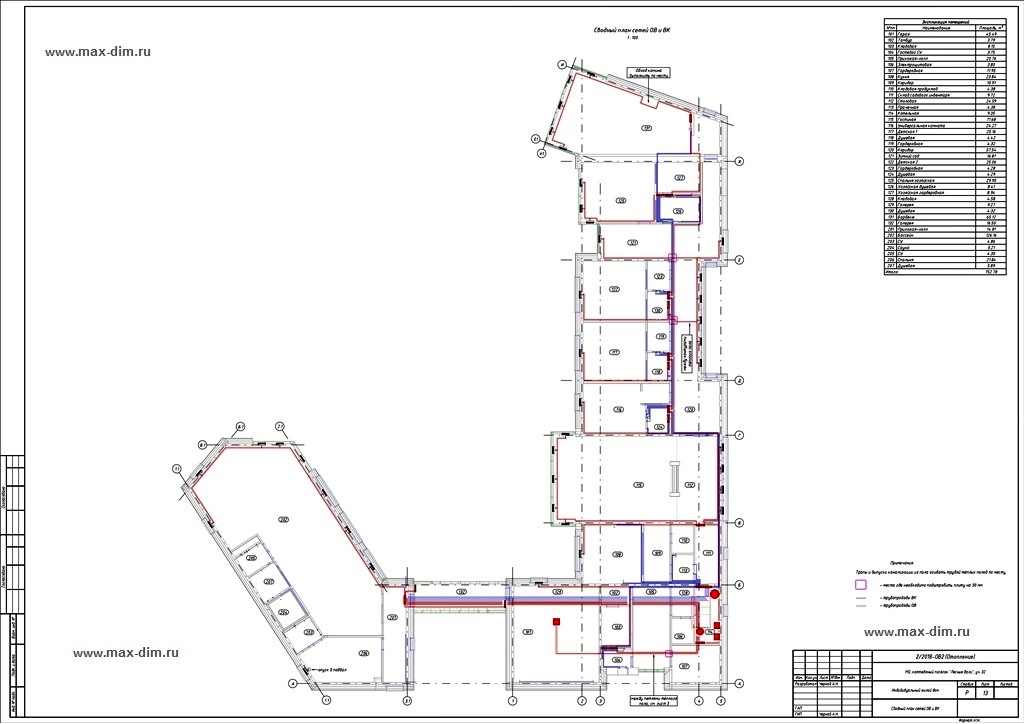

13 Cводный план сетей ОВ и ВК.




В доме 752 м2 расположены помещения которые отапливаются (площади указаны в м2):

Гараж 45.49; Тамбур 3.79; Кладовая 8.15; Гостевой СУ 3.75; Прихожая-холл 20.76; Электрощитовая 3.80; Гардеробная 11.95; Кухня 23.84; Коридор 10.91; Кладовая продуктов 4.38; Склад садового инвентаря 9.72; Столовая 24.59; Прачечная 4.38; Котельная 9.35; Гостиная 71.68; Универсальная комната 24.27; Детская 1 25.16; Душевая 4.42; Гардеробная 4.32; Коридор 57.54; Зимний сад 16.81; Детская 2 25.06; Гардеробная 4.28; Душевая 4.29; Спальня хозяйская 29.90; Хозяйская душевая 8.41; Хозяйская гардеробная 8.94; Кладовая 4.58; Галерея 9.27; Барбекю 65.12; Галерея 16.50; Прихожая-холл 14.81; Бассейн 126.16; СУ 4.86; Сауна 5.21; СУ 4.30; Спальня 21.84; Душевая 5.89.

Итoго: общая площадь дома 752.78 м2.

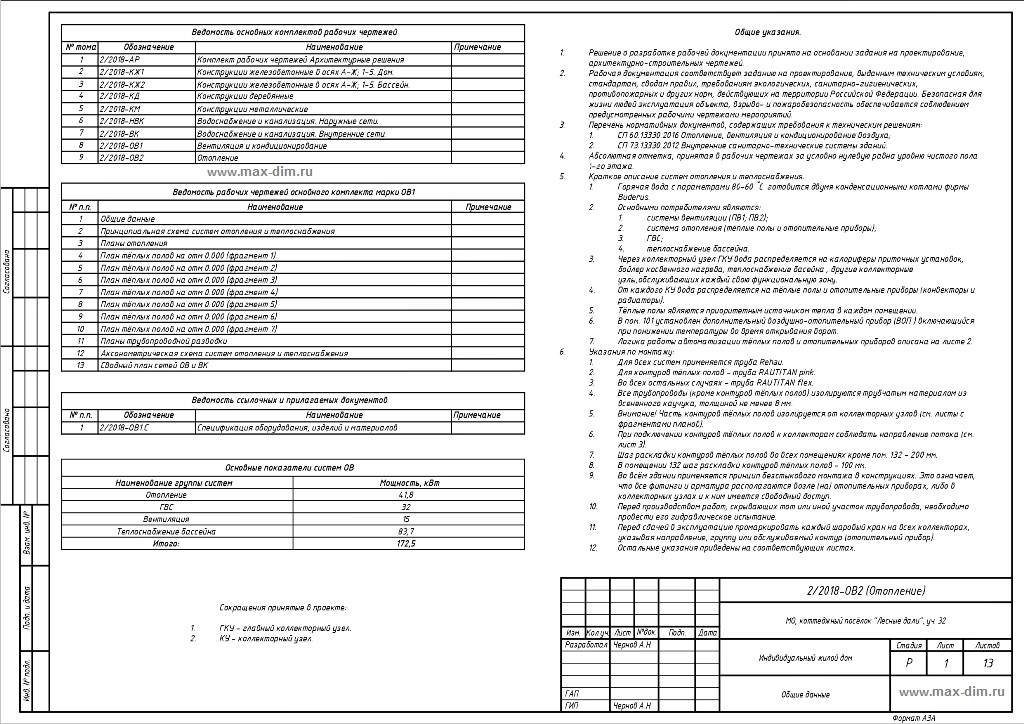

Общие указания по проектированию отопления для загородного дома.

1. Решение о разработке рабочей документации принято на основании задания на проектирование, архитектурно-строительных чертежей.

2. Рабочая документация соответствует заданию на проектирование, выданным техническим условиям, стандартам, сводам правил, требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории Российской Федерации. Безопасная для жизни людей эксплуатация объекта, взрыво- и пожаробезопасность обеспечивается соблюдением предусмотренных рабочими чертежами мероприятий.

3. Перечень нормативных документов, содержащих требования к техническим решениям:

- СП 60.13330.2016 Отопление, вентиляция и кондиционирование воздуха;
- СП 73.13330.2012 Внутренние санитарно-технические системы зданий.
- Абсолютная отметка, принятая в рабочих чертежах за условно нулевую равна уровню чистого пола 1-го этажа.

- Краткое описание систем отопления и теплоснабжения.

- Горячая вода с параметрами 80-60 ?С готовится двумя конденсационными котлами фирмы Buderus.

- Основными потребителями являются:

- системы вентиляции (ПВ1; ПВ2);
- система отопления (тёплые полы и отопительные приборы);
- ГВС;
- теплоснабжение бассейна.
- Через коллекторный узел ГКУ вода распределяется на калориферы приточных установок, бойлер косвенного нагрева, теплоснабжение басейна , другие коллекторные узлы,обслуживающих каждый свою функциональную зону.

4. От каждого КУ вода распределяется на тёплые полы и отопительные приборы (конвекторы и радиаторы).

5. Тёплые полы являются приоритетным источником тепла в каждом помещении.

6. В пом. 101 установлен дополнительный воздушно-отопительный прибор (ВОП ) включающийся при понижении температуры во время открывания ворот.

7. Логика работы автоматизации тёплых полов и отопительных приборов описана на листе 2.

8. Указания по монтажу:

- Для всех систем применяется труба Rehau.
- Для контуров тёплых полов - труба RAUTITAN pink.
- Во всех остальных случаях - труба RAUTITAN flex.
- Все трубопроводы (кроме контуров тёплых полов) изолируются трубчатым материалом из всененного каучука, толщиной не менее 8 мм.
- Внимание! Часть контуров тёплых полов изолируется от коллекторных узлов (см. листы с фрагментами планов).
- При подключении контуров тёплых полов к коллекторам соблюдать направление потока (см. лист 3).
- Шаг раскладки контуров тёплых полов во всех помещениях кроме пом. 132 - 200 мм.
- В помещении 132 шаг раскладки контуров тёплых полов - 100 мм.

9. Во всём здании применяется принцип безстыкового монтажа в конструкциях. Это означает, что все фитинги и арматура располагаются возле (на) отопительных приборах, либо в коллекторных узлах и к ним имеется свободный доступ.

10. Перед производством работ, скрывающих тот или иной участок трубопровода, необходимо провести его гидравлическое испытание.

11. Перед сдачей в эксплуатацию промаркировать каждый шаровый кран на всех коллекторах, указывая направление, группу или обслуживаемый контур (отопительный прибор).

12. Остальные указания приведены на соответствующих листах.

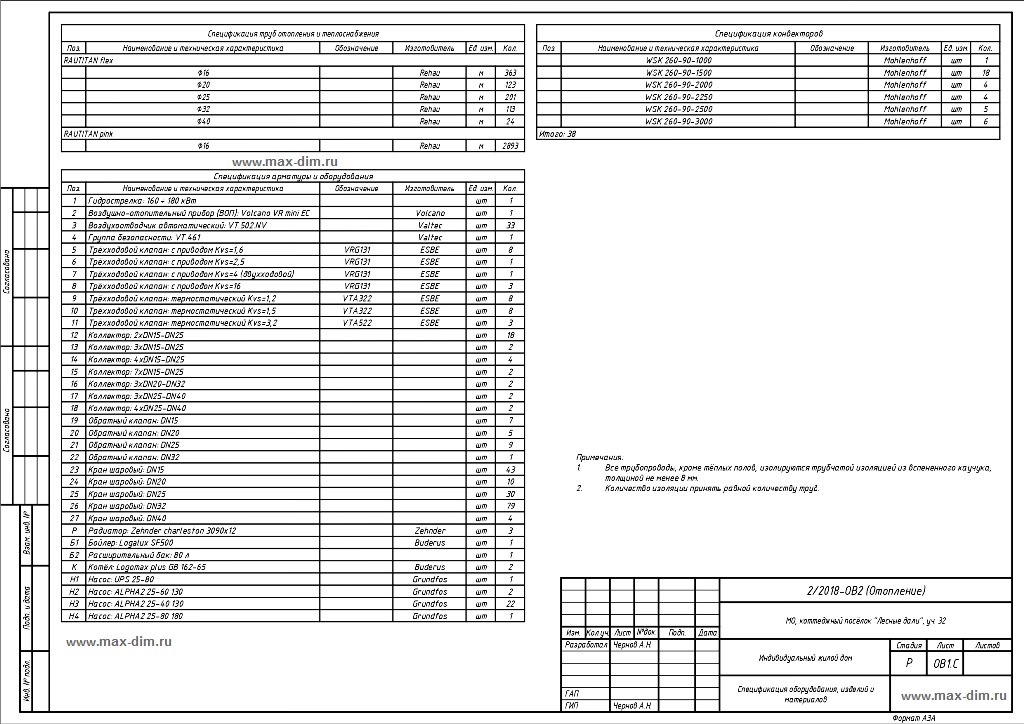

Наименование и техническая характеристика оборудования и комплектующих для монтажа отопления в доме:

1 Гидрострелка: 160 ? 180 кВт шт 1.
2 Воздушно-отопительный прибор (ВОП): Volcano VR mini EC Volcano шт 1.
3 Воздухоотводчик автоматический: VT.502.NV Valtec шт 33.
4 Группа безопасности: VT.461 Valtec шт 1.
5 Трёхходовой клапан: с приводом Kvs=1,6 VRG131 ESBE шт 8.
6 Трёхходовой клапан: с приводом Kvs=2,5 VRG131 ESBE шт 1.
7 Трёхходовой клапан: с приводом Kvs=4 (двухходовой) VRG131 ESBE шт 1.
8 Трёхходовой клапан: с приводом Kvs=16 VRG131 ESBE шт 3.
9 Трёхходовой клапан: термостатический Kvs=1,2 VTA322 ESBE шт 8.
10 Трёхходовой клапан: термостатический Kvs=1,5 VTA322 ESBE шт 8.
11 Трёхходовой клапан: термостатический Kvs=3,2 VTA522 ESBE шт 3.
12 Коллектор: 2xDN15-DN25 шт 18.
13 Коллектор: 3xDN15-DN25 шт 2.
14 Коллектор: 4xDN15-DN25 шт 4.
15 Коллектор: 7xDN15-DN25 шт 2.
16 Коллектор: 3xDN20-DN32 шт 2.
17 Коллектор: 3xDN25-DN40 шт 2.
18 Коллектор: 4xDN25-DN40 шт 2.
19 Обратный клапан: DN15 шт 7.
20 Обратный клапан: DN20 шт 5.
21 Обратный клапан: DN25 шт 9.
22 Обратный клапан: DN32 шт 1.
23 Кран шаровый: DN15 шт 43.
24 Кран шаровый: DN20 шт 10.
25 Кран шаровый: DN25 шт 30.
26 Кран шаровый: DN32 шт 79.
27 Кран шаровый: DN40 шт 4.
P Радиатор: Zehnder charleston 3090x12 Zehnder шт 3.
Б1 Бойлер: Logalux SF500 Buderus шт 1.
Б2 Расширительный бак: 80 л шт 1.
К Котёл: Logomax plus GB 162-65 Buderus шт 2.
Н1 Насос: UPS 25-80 Grundfos шт 1.
Н2 Насос: ALPHA2 25-60 130 Grundfos шт 2.
Н3 Насос: ALPHA2 25-40 130 Grundfos шт 22.
