монтаж отопления в кафе.

В настоящем проекте представлены технические решения по системам отопления и теплоснабжения в кафе, площадью 17,2 м2.

проект отопления для кафе проект отопления для кафе проект отопления для кафе

проект отопления для кафе проект отопления для кафе проект отопления для кафе

Ваше Имя:

Телефон:

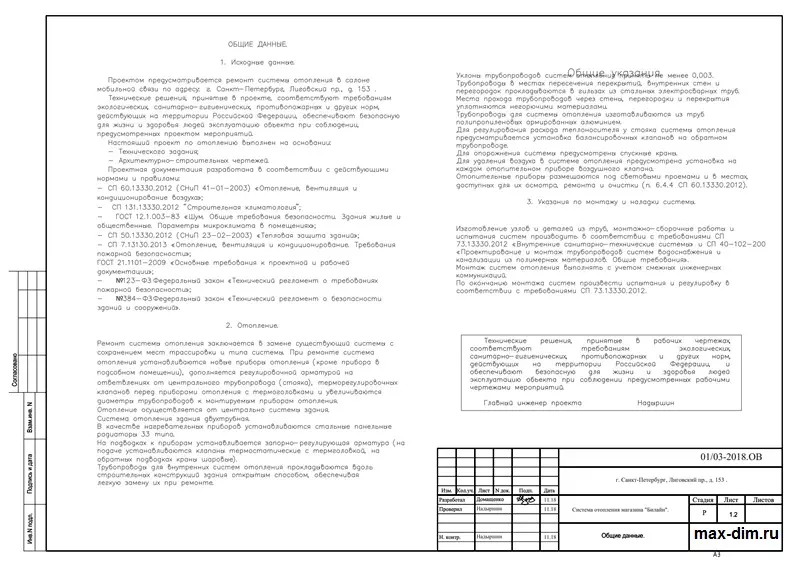

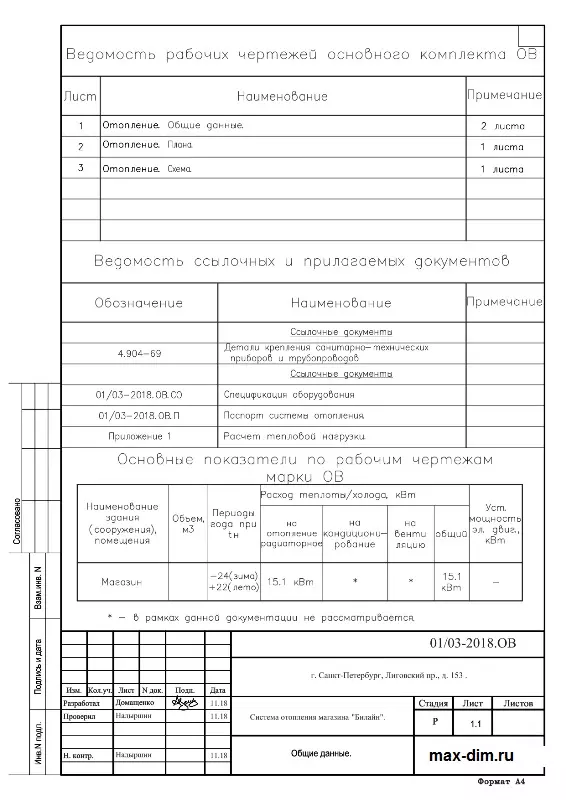

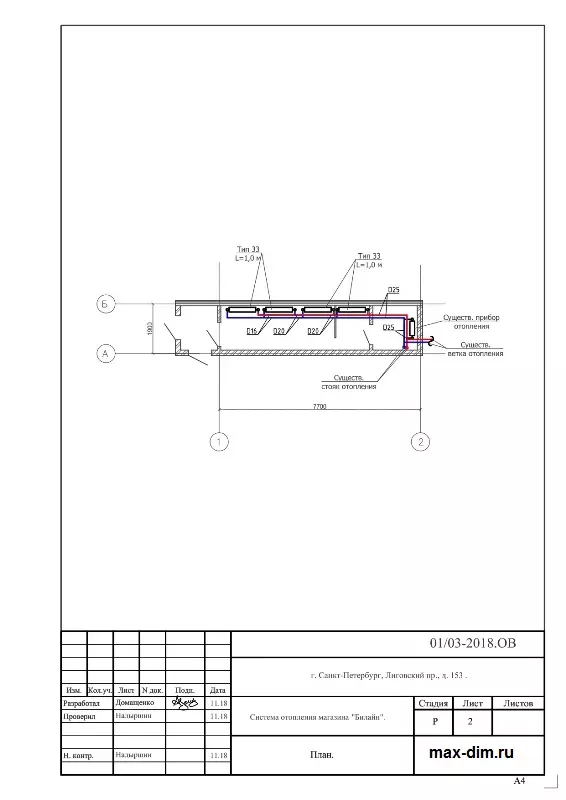

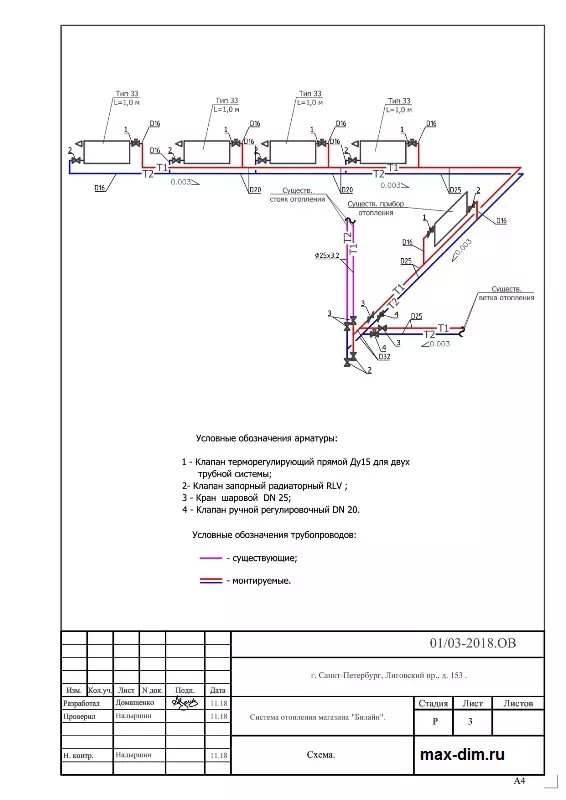

Чертежи систем отопления для кафе.

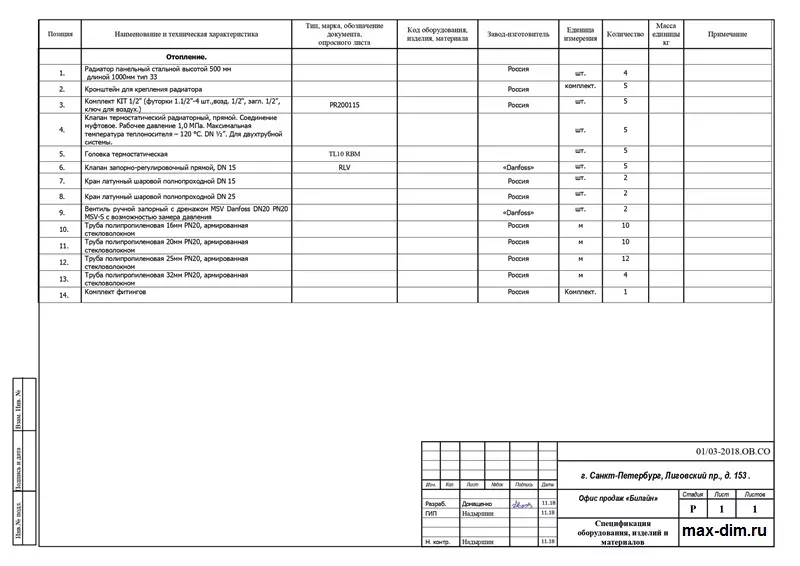

Наименование и техническая характеристика оборудования для монтажа отопления в кафе.

Радиатор панельный стальной высотой 500 мм длиной 1000мм тип 33.

Кронштейн для крепления радиаторв раличного типа.

Комплект KIT 1/2" (футорки 1.1/2"-4 шт.,возд. 1/2", загл. 1/2", ключ для воздух.)

Клапан термостатический радиаторный, прямой. Соединение муфтовое. Рабочее давление 1,0 МПа. Максимальная температура теплоносителя – 120 °С. DN ?”. Для двухтрубной системы.

Головка термостатическая. Клапан запорно-регулировочный прямой, DN 15. Кран латунный шаровой полнопроходной DN 15. Кран латунный шаровой полнопроходной DN 25. Вентиль ручной запорный с дренажом MSV Danfoss DN20 PN20 MSV-S с возможностью замера давления.

Труба полипропиленовая 16мм PN20, армированная стекловолокном.

Труба полипропиленовая 20мм PN20, армированная стекловолокном.

Труба полипропиленовая 25мм PN20, армированная стекловолокном.

Труба полипропиленовая 32мм PN20, армированная стекловолокном.

Комплект фитингов.

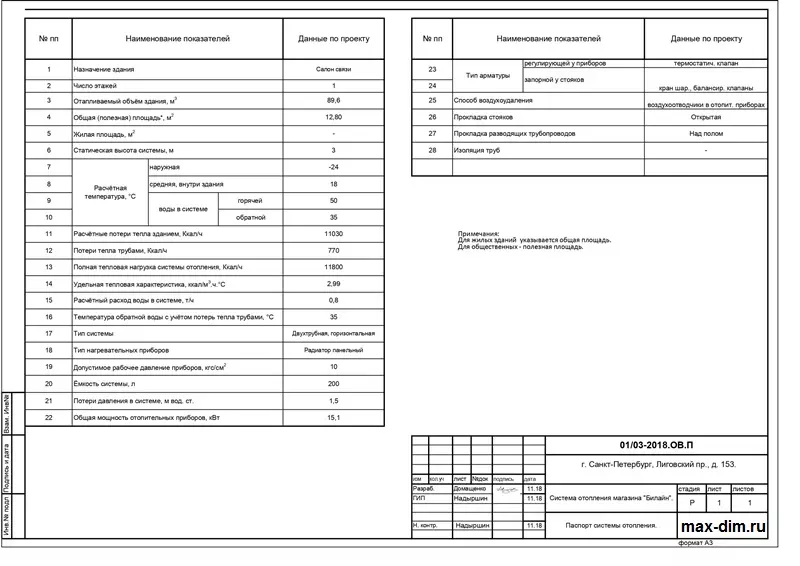

Расчет тепловой нагрузки.

При осмотре помещений кафе, было выявлено, что основные теплопотери, происходят в основном через окна.

Расчет теплопотерь: Окна (79Х48)/0,4=9480 Вт/ч; Стена (11,5Х48)/1,25=442Вт/ч.
Общие 9920 Вт.

Потери тепла на вентиляцию (открывание закрывание входных дверей + инфильтрация) 9920Х1,15=11408 Вт/ч.

Подбор отопительных приборов: Запас по мощности радиаторов 20% на случай морозов, когда происходит недотоп. 11408Х1,2=13690 Вт/ч.
