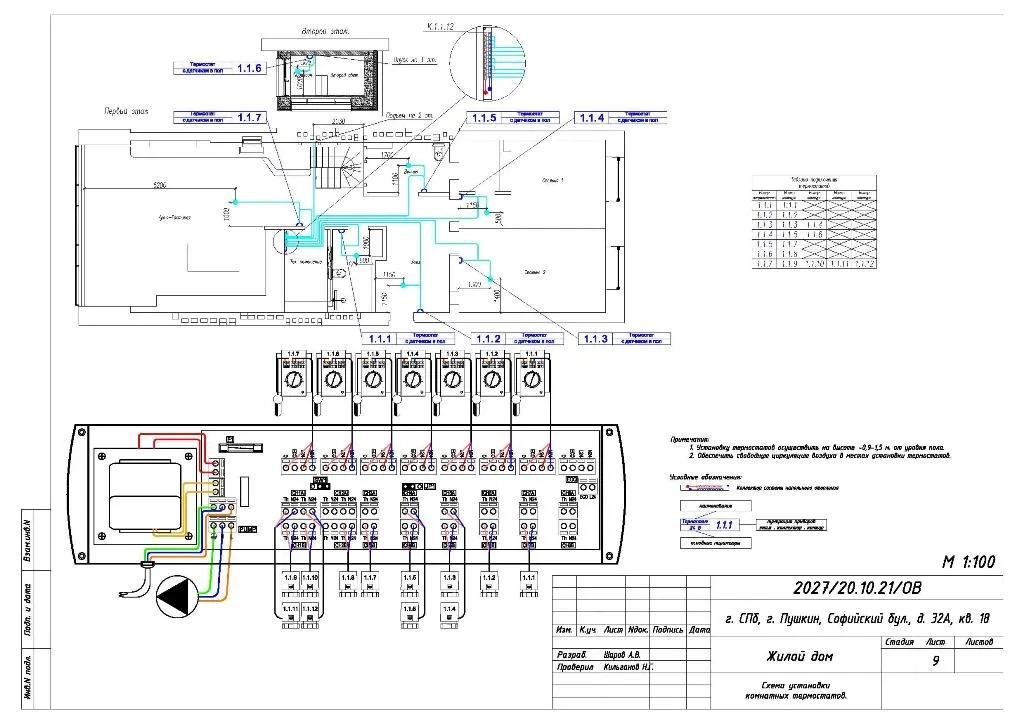

Проект подключения отопления с теплыми полами, монтажная схема.

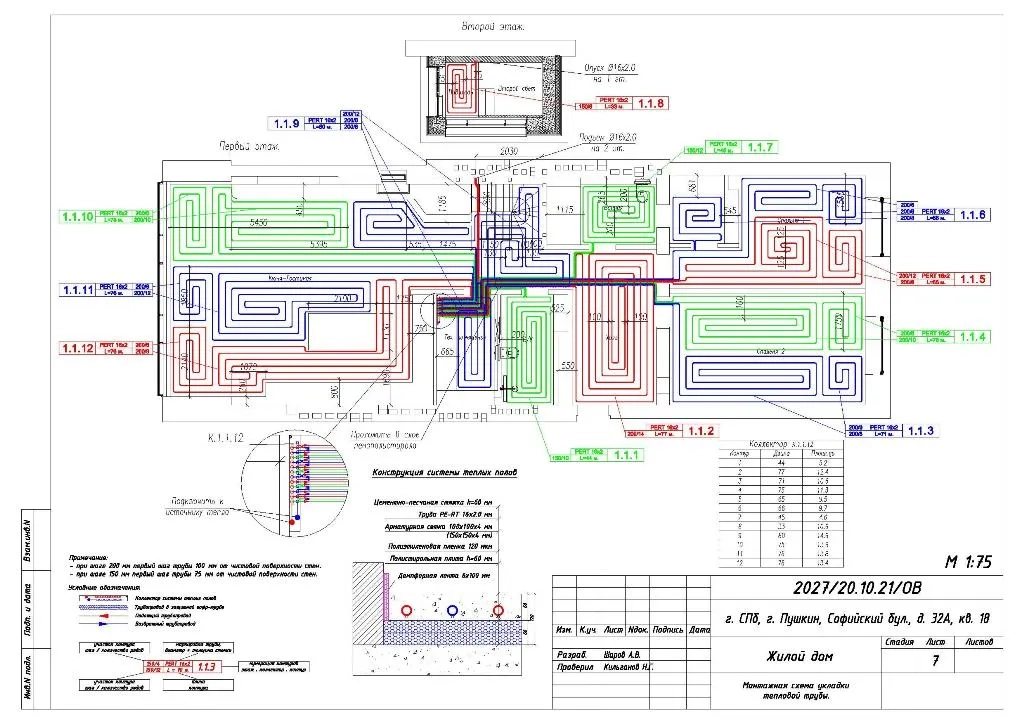

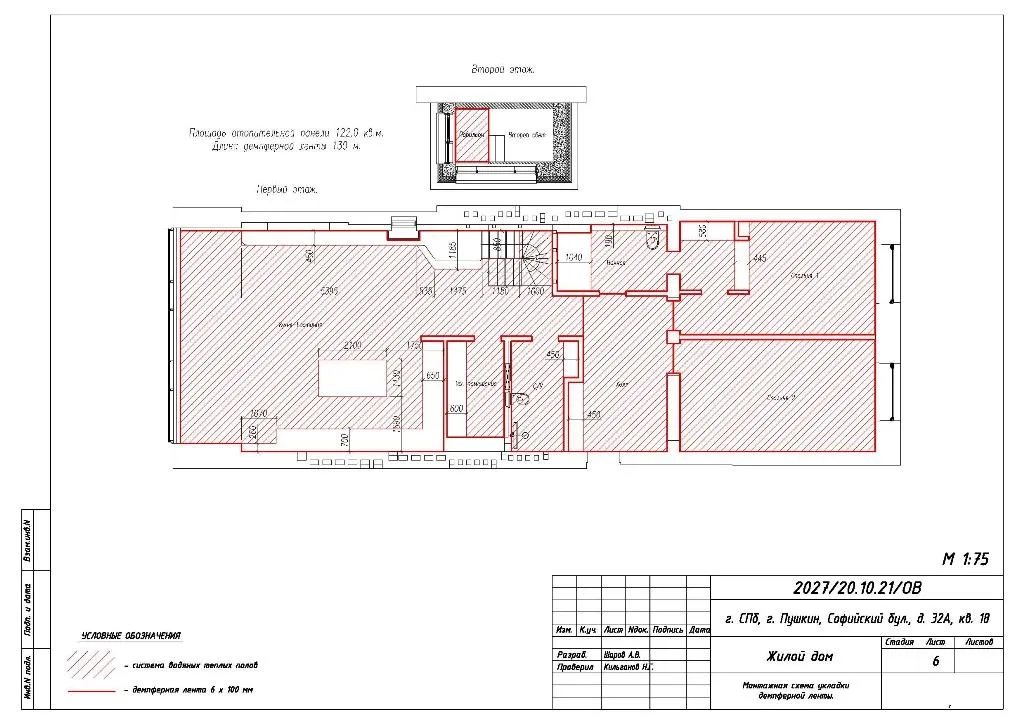

Сборочные чертежи коллектора системы теплых полов. Монтажный план укладки тепловой трубы. Спецификация материалов и оборудования. Проект в формате ПДФ - PDF, можете скачать бесплатно.
Общие указания по проектированию систем теплоснабжения для жилого дома по нормам и правилам.
1. Основанием для разработки рабочих чертежей являются:
• Техническое задание на проектирование.
• Комплект рабочих архитектурно – строительных чертежей.
2. Проект системы отопления, соответствует требованиям:
• СП 60.13330.2012 «Отопление, вентиляция и кондиционирование воздуха».
• СП 50.13330.2012 «Тепловая защита зданий».
3. Расчетные температуры для проектирования отопления жилого дома:
- в холодный период - (-29°С),
- внутри помещений - (+22°С),
- внутри санузлов - (+26°С).
4. Основные показатели по проекту представлены в паспорте на систему отопления.
5. Проектные решения основаны на техническом задании.
6. В квартире принята система отопления водяным теплым полом.
7. Система отопления подключается к источнику тепла по двухтрубной схеме с
принудительной циркуляцией теплоносителя. В качестве теплоносителя принята вода.
8. Источником тепла служит газовый котел, находящийся в техническом помещении.
9. Регулирование температуры теплоносителя, поступающего в систему водяных теплых
полов, производится в техническом помещении.
10. Температура воздуха регулируется комнатными термостатами, так же имеющими
возможность регулировки температуры пола с помощью выносных датчиков,
устанавливаемых в пол.
11. Циркуляция теплоносителя в системе водяных теплых полов осуществляется
циркуляционным насосом, установленным в техническом помещении.
Средняя скорость теплоносителя: в контурах 0,1- 0,3 м/с.
12. Заполнение и подпитка системы отопления осуществляется в техническом помещении.
13. Удаление воздуха из системы отопления производится на котле и коллекторе через
спускные краны.
14. Монтаж и гидравлические испытания трубопроводов производить в соответствии с
требованиями СП 60.13330.2012, «Правил устройства и безопасной эксплуатации паровых
котлов с давлением пара не более 0,07 МПа (0,7 кг/см2
), водогрейных котлов и
водонагревателей с температурой нагрева воды не более 388°К (115°С)», «Правил
устройства и безопасной эксплуатации трубопроводов пара и горячей воды», СНиП III-4-80,
СНиП III-4-81, СП 41-102-98, давление для полиэтиленовых трубопроводов системы
отопления не менее 0,6 Мпа.
15. Балансировка контуров производится с помощью регулировочных клапанов, установленных
на обратном коллекторе каждого контура. Для полного открытия клапана из закрытого
состояния необходимо открыть клапан на 5.5 оборотов.
16. Технические решения, принятые в проекте, соответствуют требованиям экологических
санитарно-гигиенических, противопожарных и других норм, действующих на территории
РФ, и обеспечивают безопасную эксплуатацию объекта, при соблюдении предусмотренных
проектом мероприятий.
