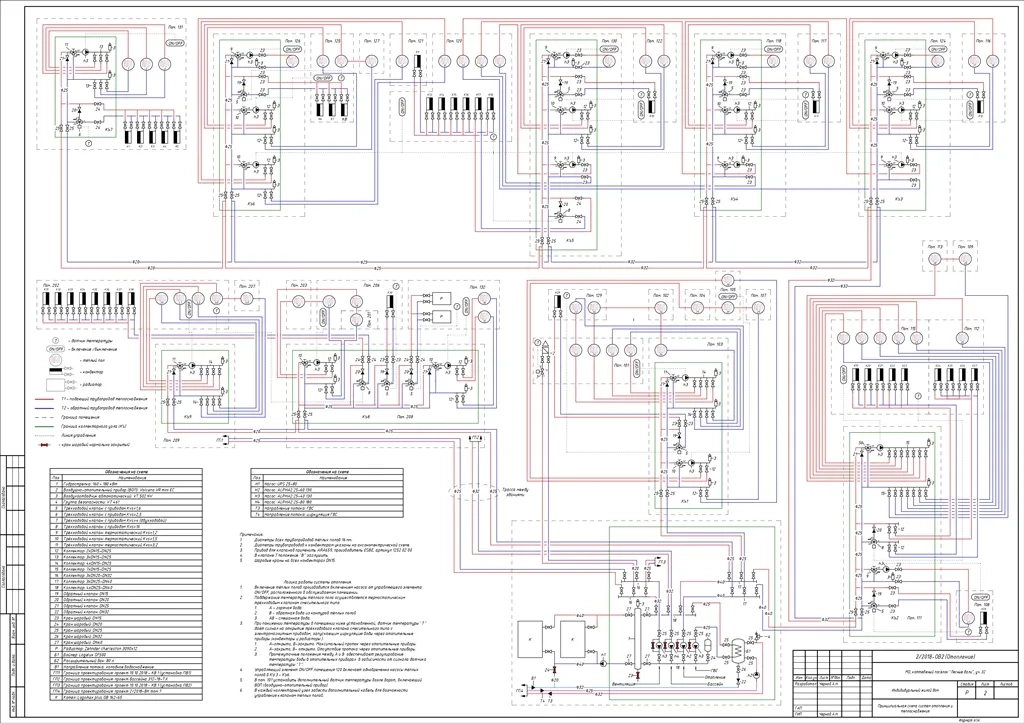

Схемы систем отопления и теплоснабжения с теплыми полами.

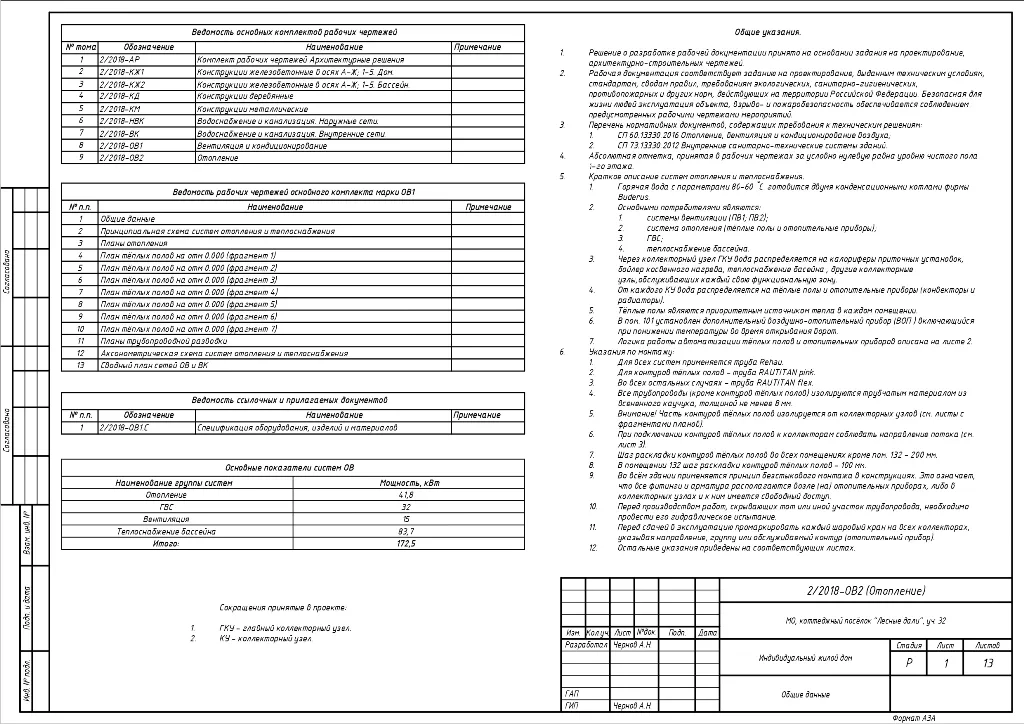

Ведомость основных комплектов рабочих чертежей. Спецификация оборудования, изделий и материалов. Ведомость ссылочных и прилагаемых документов.
ОБЩИЕ УКАЗАНИЯ.
1. Решение о разработке рабочей документации принято на основании задания на проектирование, архитектурно-строительных чертежей.
2. Рабочая документация соответствует заданию на проектирование, Выданным техническим условиям, стандартам, сводам правил, требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории Российской Федерации. Безопасная для жизни людей эксплуатация объекта, Взрывов- и пожаробезопасность обеспечивается соблюдением предусмотренных рабочими чертежами мероприятий.
3. Перечень нормативных документов:
3.1. СП 60.13330.2016 Отопление, Вентиляция и кондиционирование Воздуха;
3.2. СП 73.13330.2012 Внутренние санитарно-технические системы зданий.
3.4. Абсолютная отметка, принятая В рабочих чертежах за условно нулевую равна уровню чистого пола 1-го этажа.
КРАТКОЕ ОПИСАНИЕ.
1. Горячая Вода с параметрами 8С-60 °С готовится двумя конденсационными котлами фирмы Видегиз.
2. Основными потребителями являются:
4. системы вентиляции IПБ1; ПВ2);
5. система отопления (тёплые полы и отопительные приборы);
4. ГВС и ТЕПЛОСНАБХЕНИЕ БАССЕЙНА:
4.1. Через коллекторный узел ГКУ Вода распределяется на калориферы приточных установок, бойлер косвенного нагрева, теплоснабжение бассейна, другие коллекторные узлы, обслуживающих каждый свою функциональную зону.
4.2. От каждого КУ вода распределяется на тёплые полы и отопительные приборы Конвекторы и радиаторы).
4.3. Тёплые полы являются приоритетным источником тепла в каждом помещении.
4.4. В пом. 101 установлен дополнительный воздушно-отопительный прибор [ВОП) включающийся при понижении температуры во время открывания ворот.
4.5. Логика работы автоматизации тёплых полов и отопительных приборов описана на листе 2.
УКАЗАНИЯ ПО МОНТАЖУ:
1. Для всех систем применяется труба Певай.
2. Для контуров тёплых полов - труба ПА (ЗТ1 ТАИ ртк.
3. Во всех остальных случаях - труба ПА0Т1ТАИ Нех.
4. Все трубопроводы (кроме контуров тёплых полов) изолируются трубчатым материалом из вспененного каучука, толщиной не менее 8мм.
5. Внимание! Часть контуров тёплых полов изолируется от коллекторных узлов (см. листы с фрагментами планов).
6. При подключении контуров тёплых полов к коллекторам соблюдать направление потока (см. лист 3).

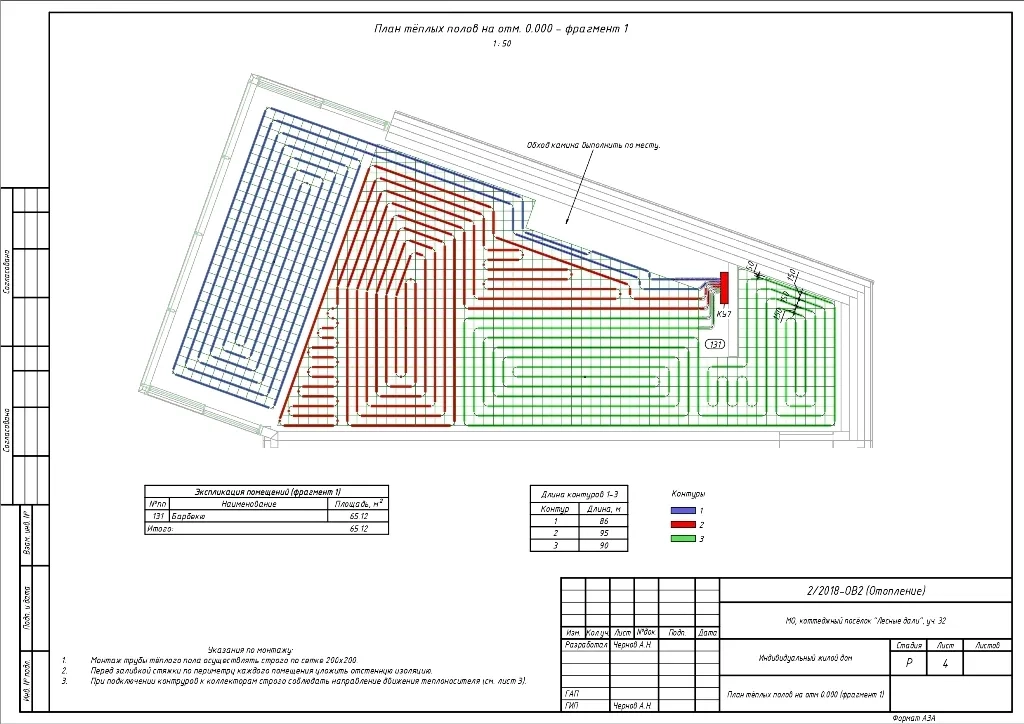

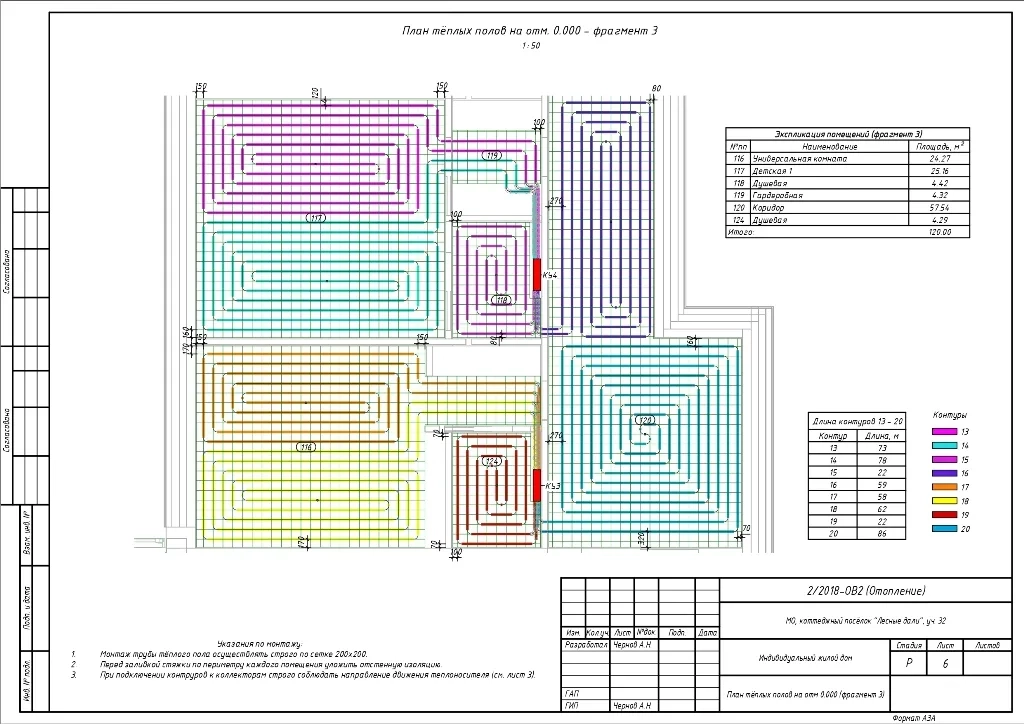

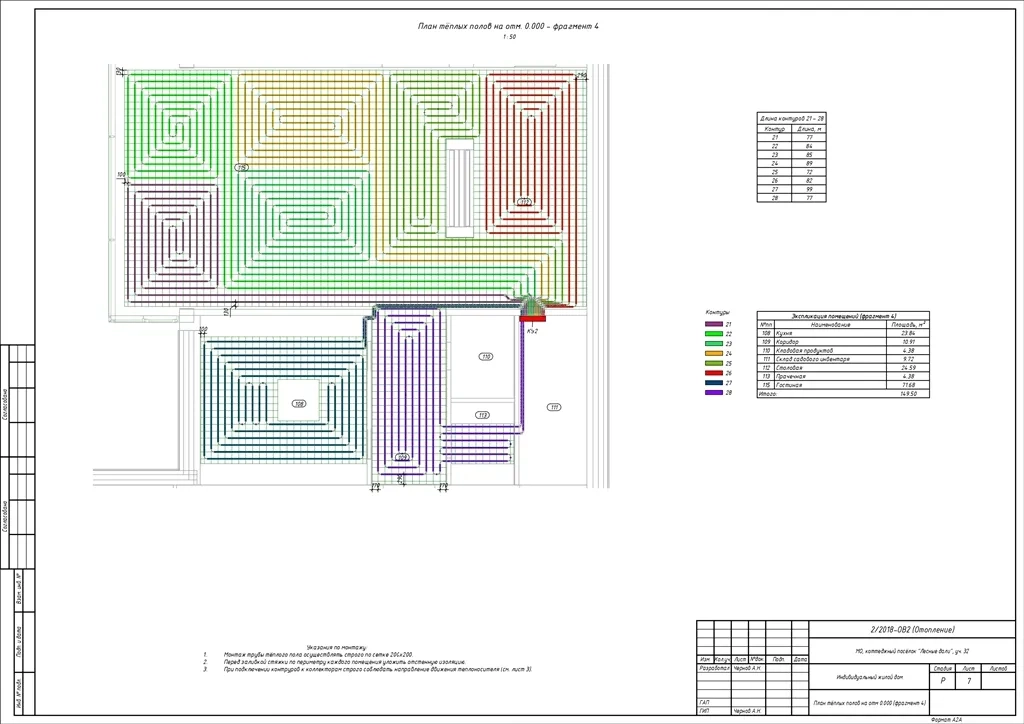

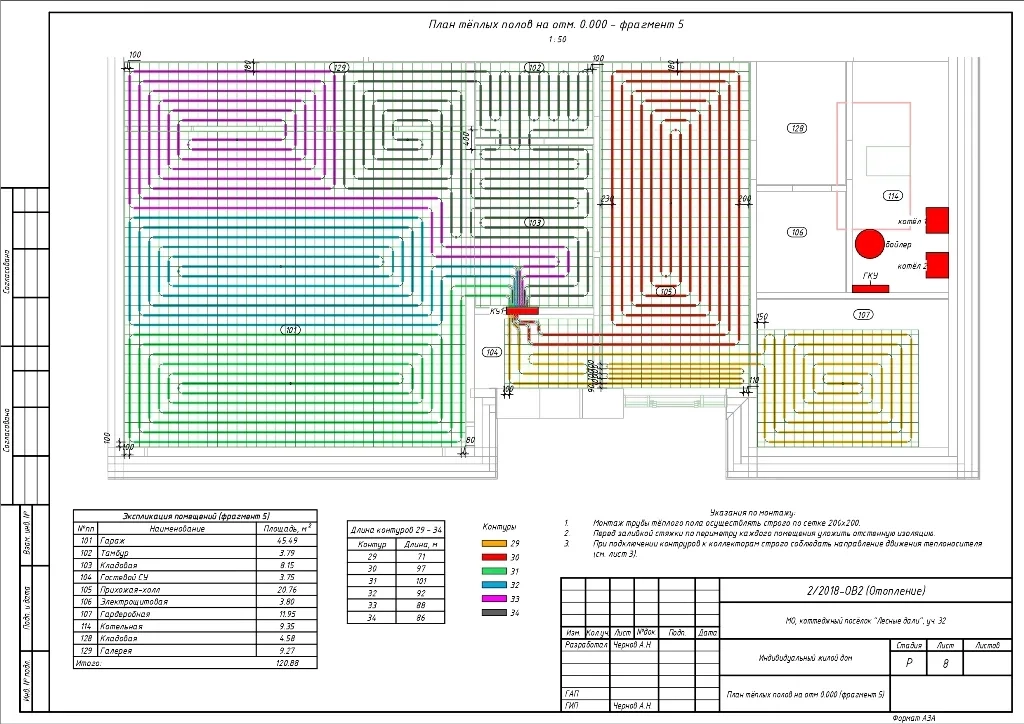

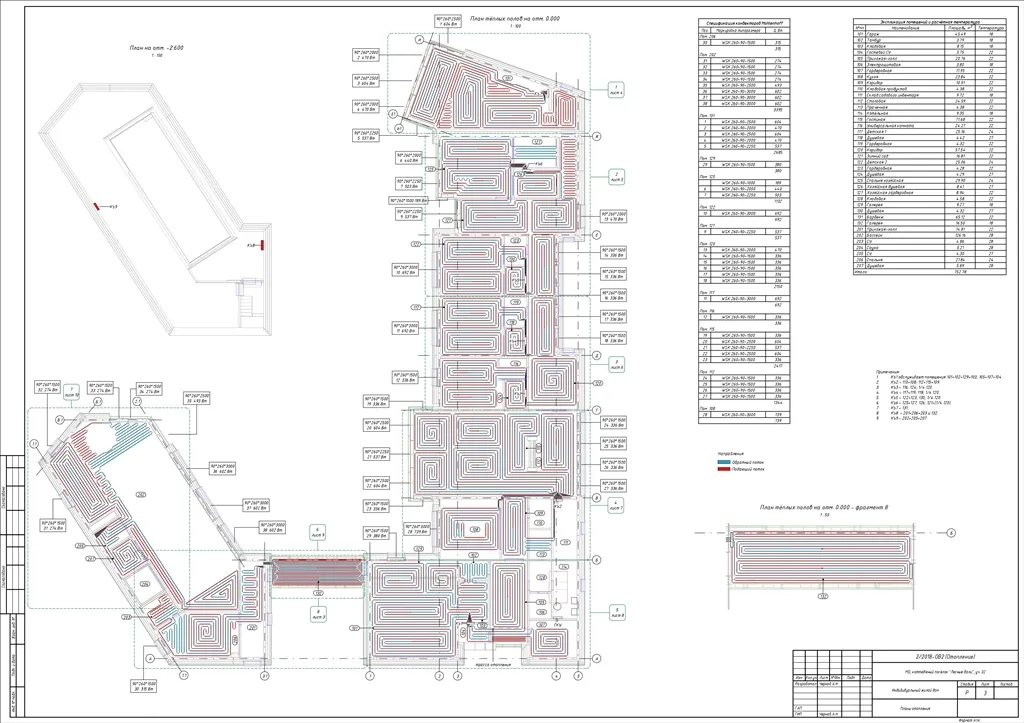

7. Шаг раскладки контуров тёплых полов во всех помещениях кроме пом. 132 - 200 мм.

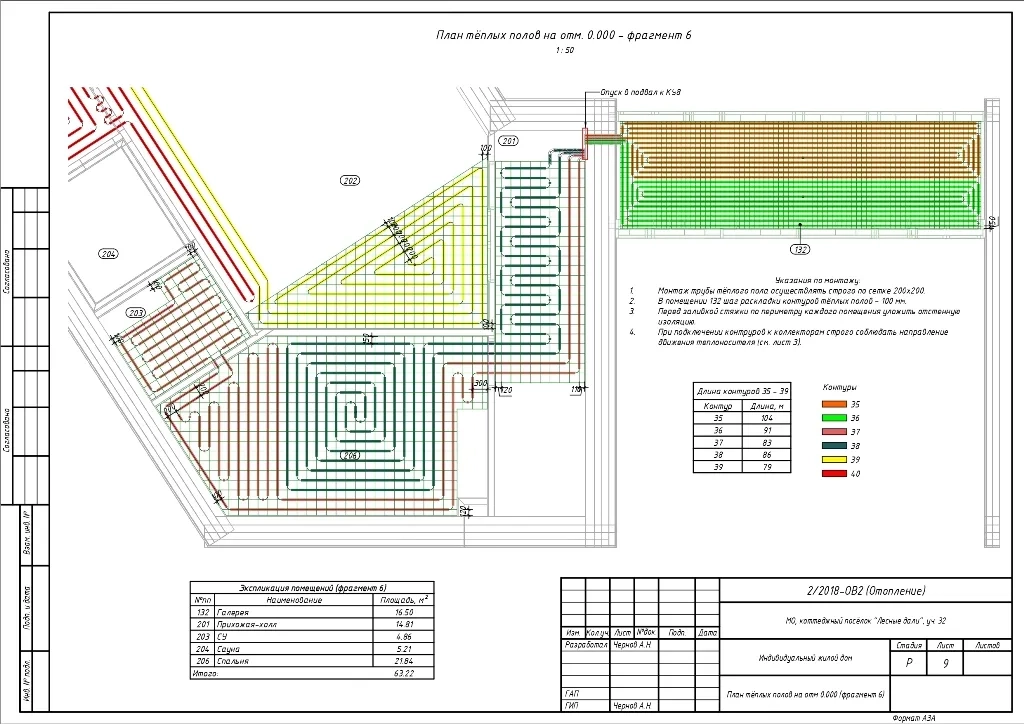

8. В помещении 132 шаг раскладки контуров тёплых полов - 100 мм.
9. Во всём здании применяется принцип без стыкового монтажа в конструкциях. Это озна чает, что все фитинги и арматура располагаются возле (на) отопительных приборах, либо в коллекторных узлах и к ним имеется свободный доступ.
10. Перед производством работ, скрывающих тот или иной участок трубопровода, необходимо провести его гидравлическое испытание.
11. Перед еда чей В эксплуатацию промаркировать каждый шаровой кран на всех коллекторах, указывая направление, группу или обслуживаемый контур (отопительный прибор).
12. Остальные указания приведены на соответствующих листах.
