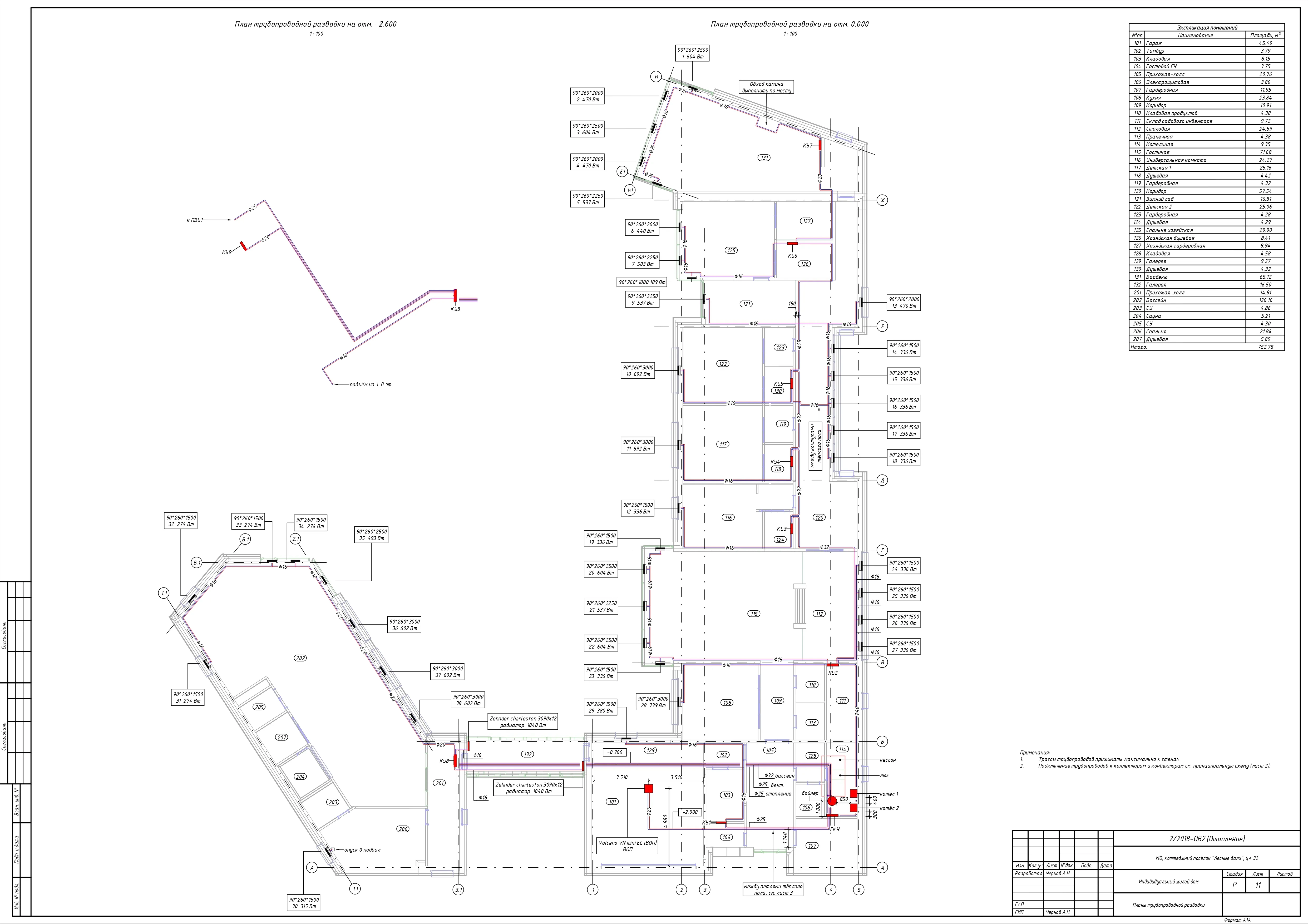

План сетей отопления и трубопроводной разводки.

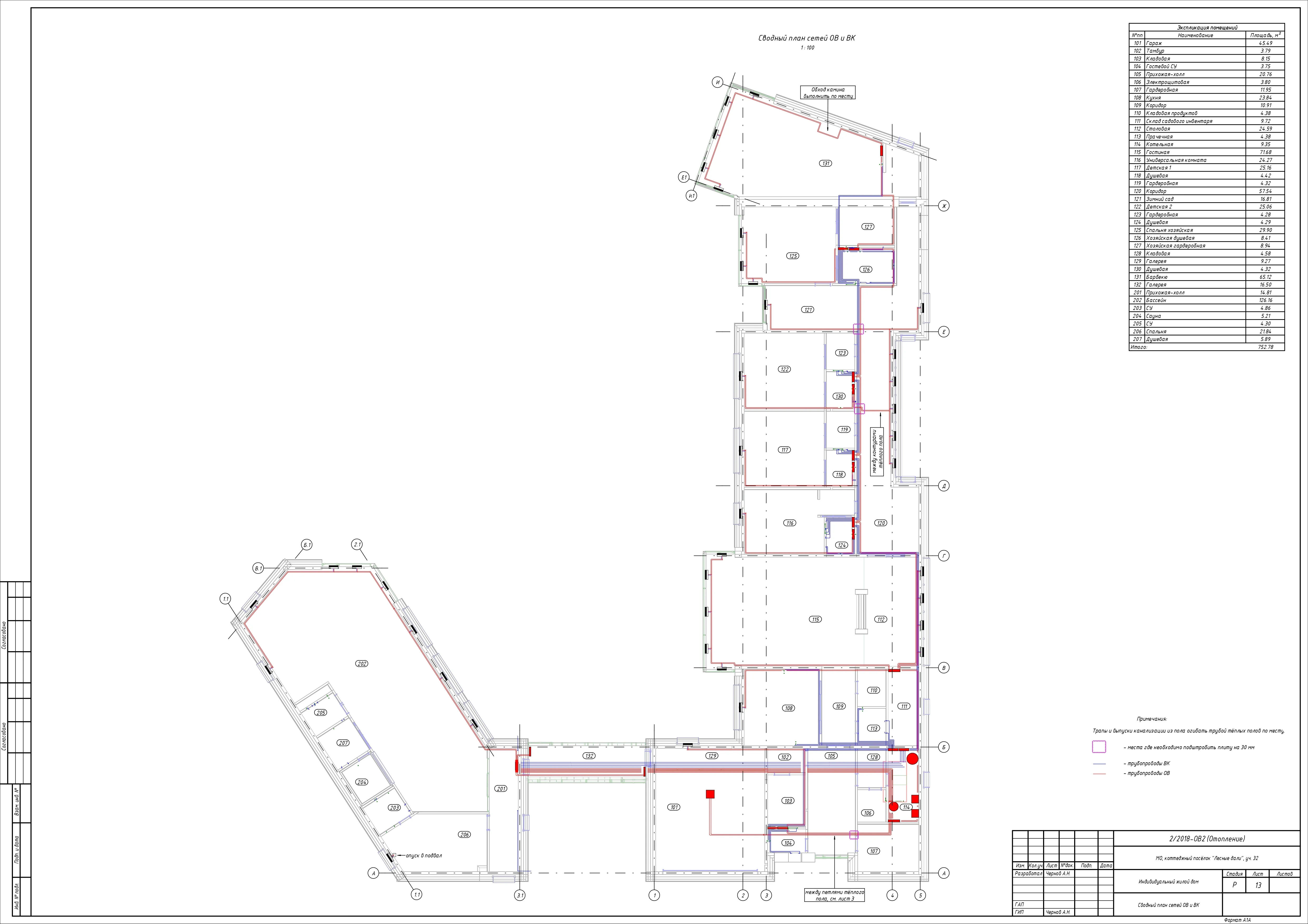

Сводный план сетей ОВ и ВК. Жилой дом. Схема системы отопления и рабочие величины.

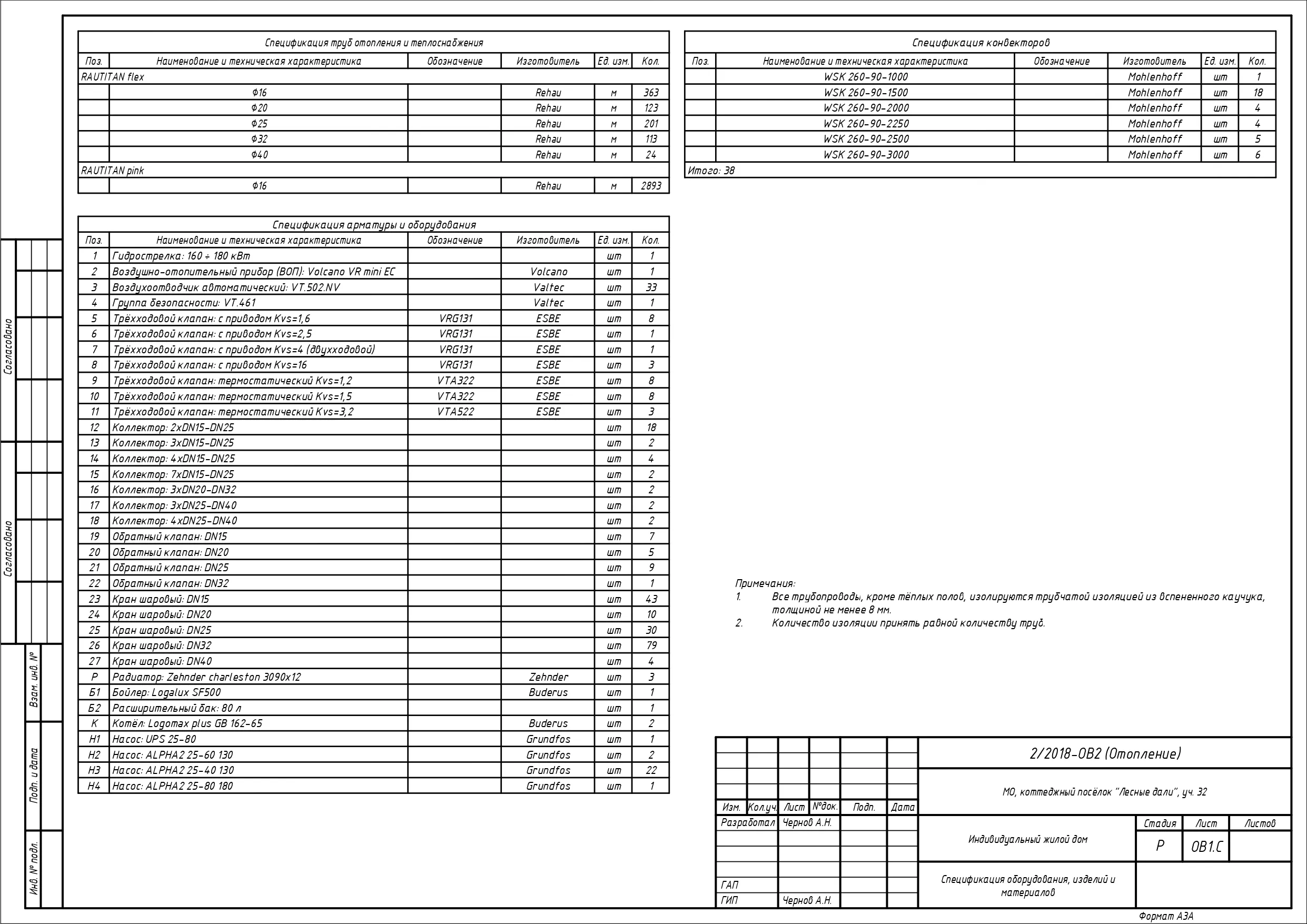

ПРИМЕЧАНИЯ.

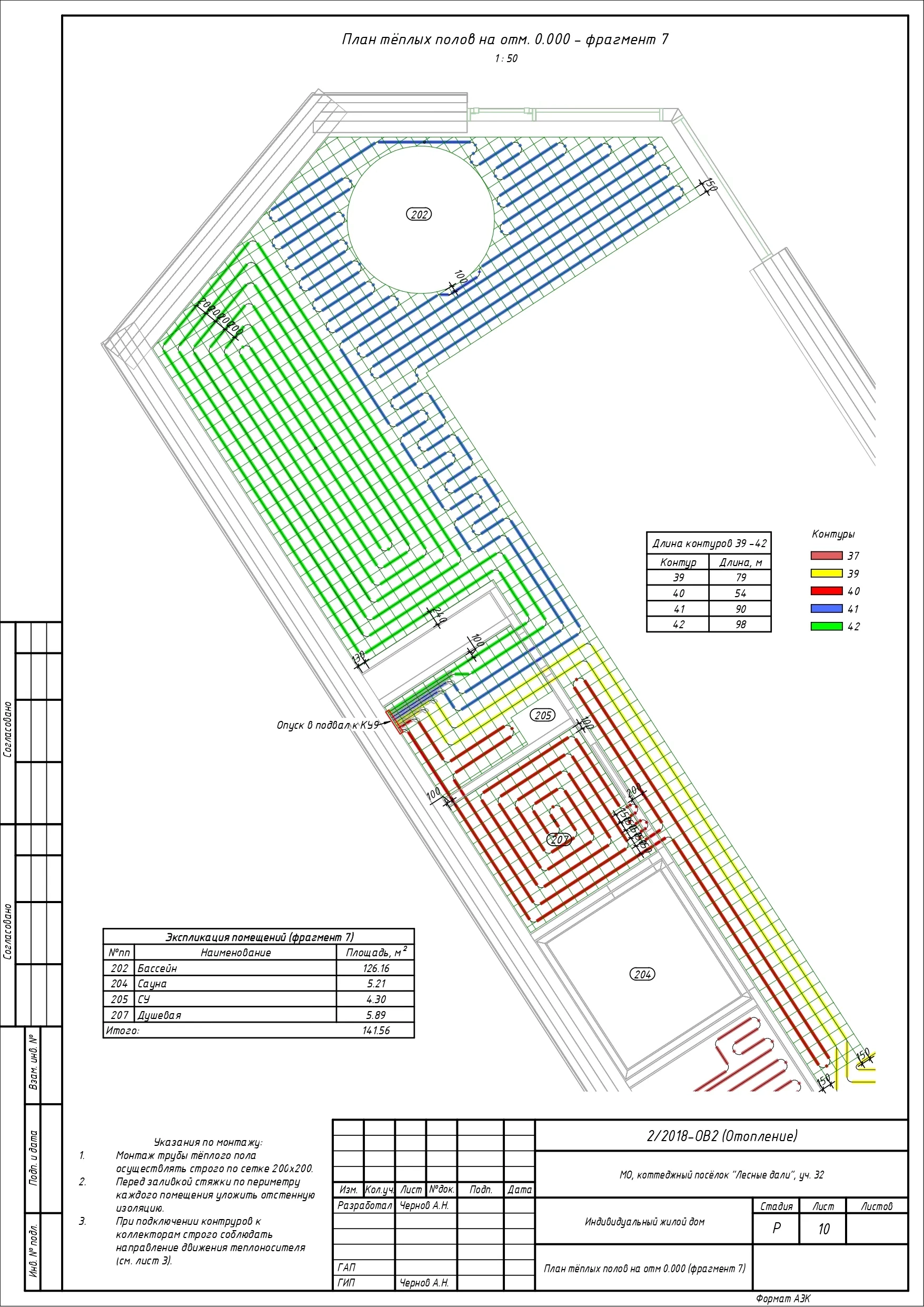

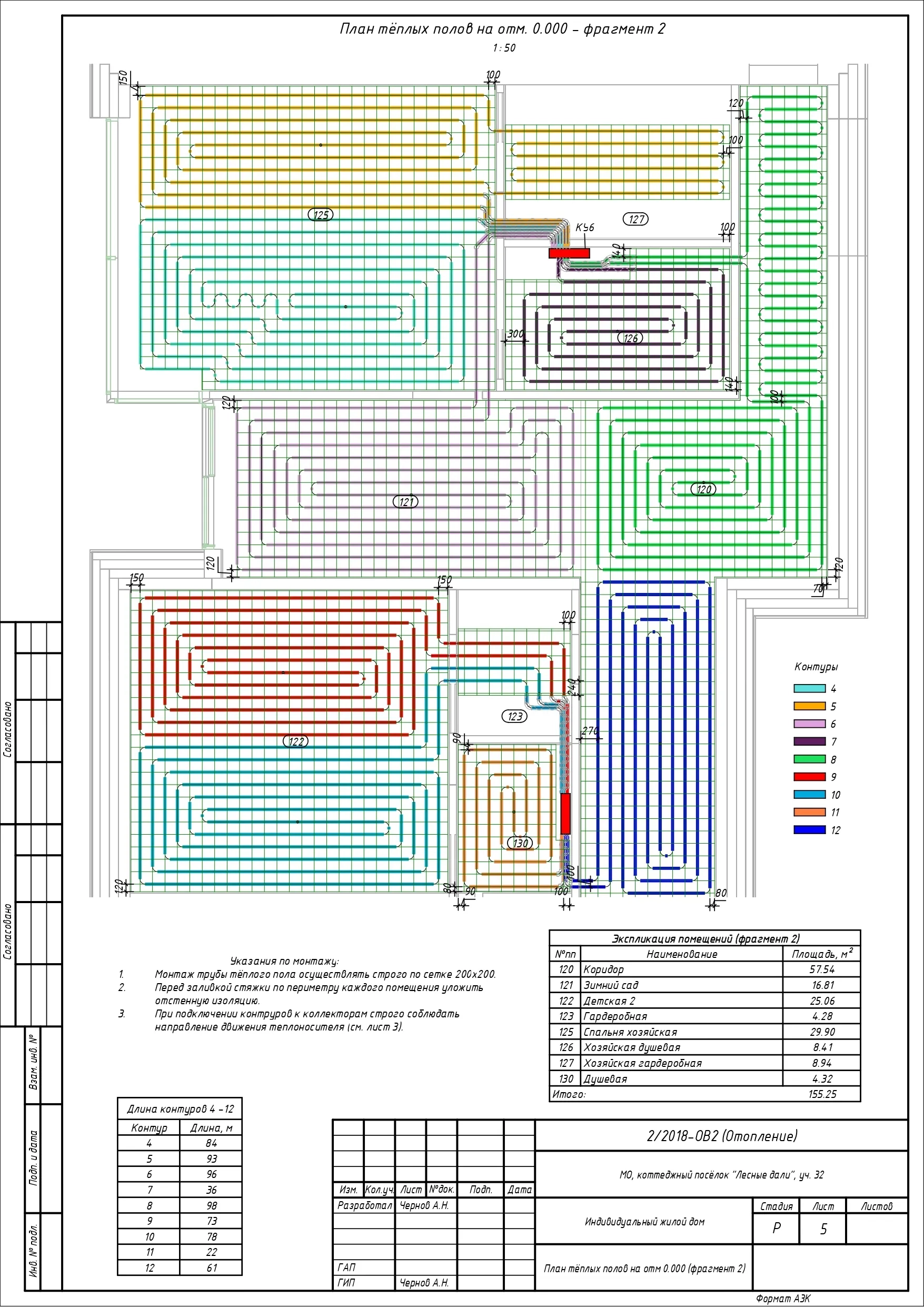

Диаметры всех трубопроводов тёплых полов 16 мм.

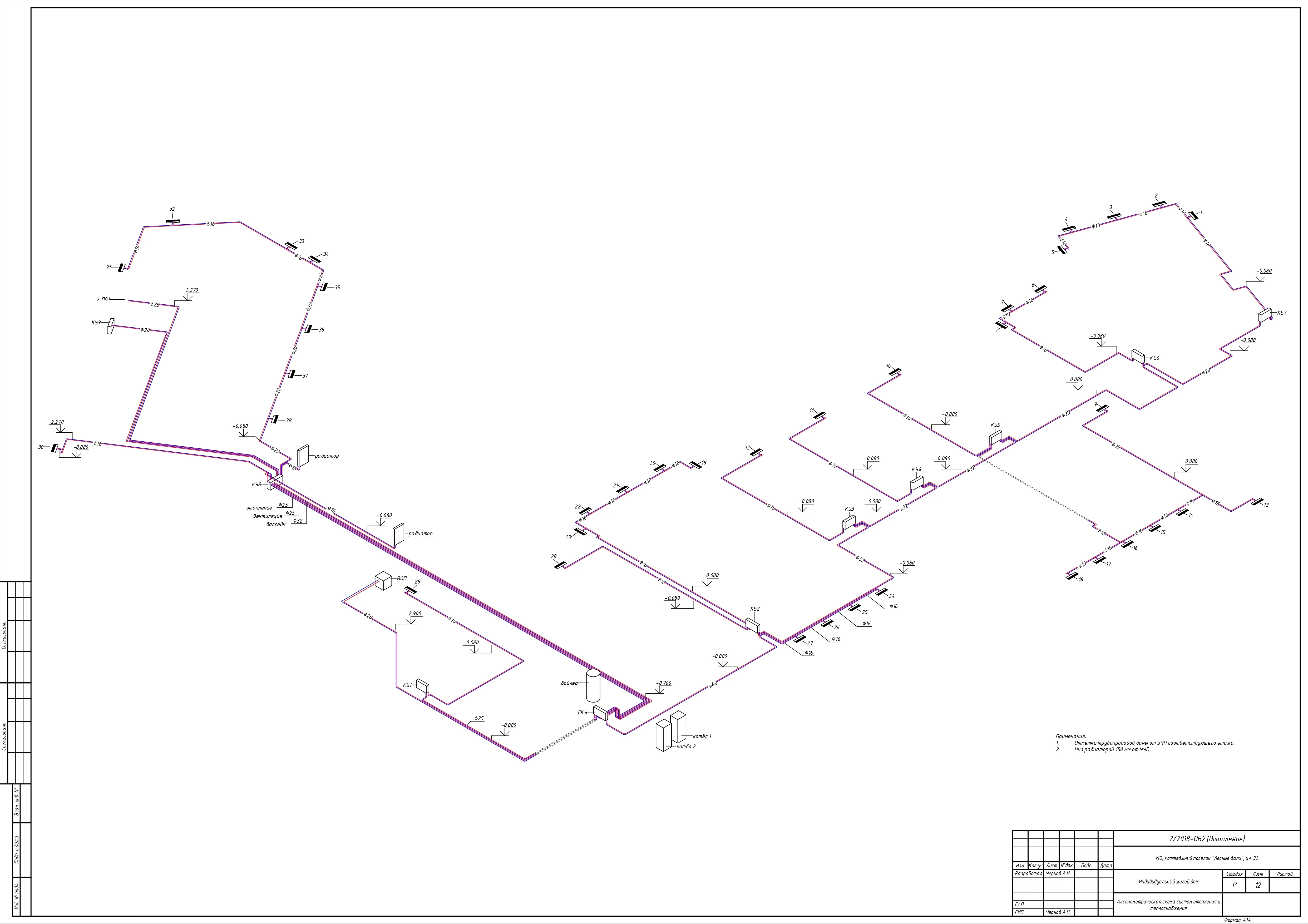

Диаметры трубопроводов к конвекторам указаны на аксонометрической схеме. Привод для клапанов применить АРА659, производитель Е5ВЕ, артикул 1252 02 00. В клапане 7положение 'В «заглушить.
Шаровые краны на всех конвекторах ПИ 15.
ЛОГИКА РАБОТЫ СИСТЕМ ОТОПЛЕНИЯ.
1. Включение тёплых полов производится включением насоса от управляющего элемента 0И/0РР, расположенного в обслуживаемом помещении.
2. Поддержание температуры тёплого пола осуществляется термостатическим трёхходовым клапаном смесительного типа.
- 2.1. А - горячая вода.
- 2.2. В - обратная вода из контуров тёплых полов.
- 2.3. АВ - смешанная вода.
3. При понижении температуры в помещении ниже установленной, датчик температуры " Т " даёт сигнал на открытие трёхходового клапана смесительного типа с электромагнитным приводом, запускающим циркуляцию воды через отопительные приборы Конвекторы и радиаторы).
- 3.1. А-открыто, В-закрыто. Максимальный проток через отопительные приборы.
- 3.2. А-закрыто, В- открыто. Отсутствие протока через отопительные приборы.
- 3.3. Промежуточные положения между А и Б обеспечивают регулирование температуры воды в отопительных приборах в зависимости от сигнала датчика температуры "7".
и. Вправляющий элемент ОИ/ОГГ помещения 120 включает одновременно насосы тёплых полов в КУ 3 - К 6.
4. В пом. 101 установить дополнительный датчик температуры возле ворот, включающий ВОПIвоздушно-отопительный прибор).
5. В каждый коллекторный узел завести дополнительный кабель для возможности управления клапаном тёплых полов.
Основные показатели систем ОВ и Мощность кВт:
- Отопление 41,8;
- ГВС 32;
- Вентиляция 15;
- Теплоснабжение бассейна 83,7;
Итого: 172,5.
Площадь помещений в м2 дома с бассейном и расчётная температура в градусах цельсия:
Гараж 45.49 - 18
Тамбур 3.79 - 18
Кладовая 8.15 - 18
Гостевой СУ 3.75 - 22
Прихожая-холл 20.76 - 22
Электрощитовая 3.80 - 18
Гардеробная 11.95 - 22
Кухня 23.84 - 22
Коридор 10.91 - 22
Кладовая продуктов 4.38 - 22
Склад садового инвентаря 9.72 - 18
Столовая 24.59 - 22
Прачечная 4.38 - 22
Котельная 9.35 - 18
Гостиная 71.68 - 22
Универсальная комната 24.27 - 22
Детская 1 25.16 - 24
Душевая 4.42 - 27
Гардеробная 4.32 - 22
Коридор 57.54 - 22
Зимний сад 16.81 - 22
Детская 2 25.06 - 24
Гардеробная 4.28 - 22
Душевая 4.29 - 27
Спальня хозяйская 29.90 - 24
Хозяйская душевая 8.41 - 27
Хозяйская гардеробная 8.94
22
Кладовая 4.58 - 22
Галерея 9.27 - 18
Душевая 4.32 - 27
Барбекю 65.12 - 22
Галерея 16.50 - 18
Прихожая-холл 14.81 - 22
Бассейн 126.16 - 28
СУ 4.86 - 28
Сауна 5.21 - 28
СУ 4.30 - 27
Спальня 21.84 - 24
Душевая 5.89 - 28
Итого площадь дома жилых и нежилых помещений 752.78 м2.
